Проектирование дымовых труб

Согласно действующей нормативной документации, промышленные дымовые трубы, отдельностоящие трубы, имеющиеся в составе объекта, классифицируемого как опасный производственный объект, подлежат обязательной регистрации и надзору со стороны территориальных органов Федеральной Службы по Экологическому, Атомному и Технологическому Надзору (Ростехнадзор РФ).

Для долгосрочной и безопасной эксплуатации дымовых труб необходимо запроектировать дымовую трубу таким образом, чтобы обеспечить соответствие трубы всем действующим нормам и правилам, потребностям Заказчика, учесть ветровые нагрузки, сейсмичность района расположения дымовой трубы, обеспечить соответствие дымовой трубы требуемым функциональным характеристикам.

Проектирование

АО «Яринжком» занимается изготовлением проектной документацией дымовых труб. В основе проекта дымовой трубы лежит раздел «Конструкции металлические» и задание на проектирование фундамента дымовой трубы, но, по желанию Заказчика, специалисты компании выполнят и иные разделы, в т.ч. раздел «Фундамент дымовой трубы».

Высококвалифицированные специалисты с большим практическим опытом готовы выполнить проекты дымовых труб различных конструкций, высот, диаметров, с любым количеством стволов во всех климатических зонах страны, учитывая ветровые нагрузки, сейсмические воздействия и архитектурные требования.

АО «Яринжком» располагает значительной базой типовых и разработанных проектов дымовых труб, которые могут быть в кратчайшие сроки адаптированы и переработаны, исходя из пожеланий и требований Заказчика, что позволяет существенно сократить период выполнения проекта и весьма ощутимо снизить затраты на разработку и проектирование дымовой трубы.

Специалисты компании могут предложить Вам выполнение одного или всех этапов разработки проекта дымовой трубы:

  • эскизный проект
  • рабочий проект
  • рабочая документация.

Исходя из опыта работы компании «Яринжком», наиболее востребованными и хорошо зарекомендовавшими себя в эксплуатации на сегодняшний день являются следующие типы дымовых труб:

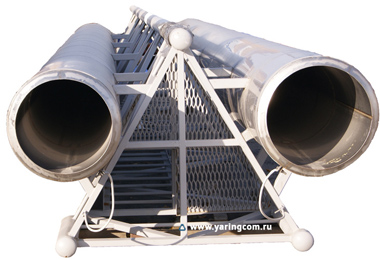

Ферменные дымовые трубыСостоит из нескольких стальных теплоизолированных газоходов закреплённых на несущей фермовой колонне или ферме.

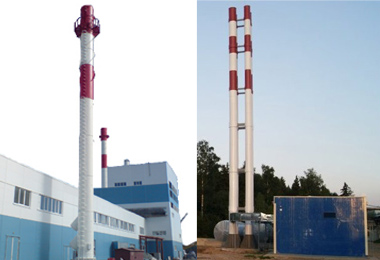

Самонесущие дымовые трубыОдноствольная металлическая труба, внутрь которой заведены газоходы от одной или нескольких установок.
Колонные дымовые трубыМеталлическая труба, несущей частью которой является наружная обечайка.

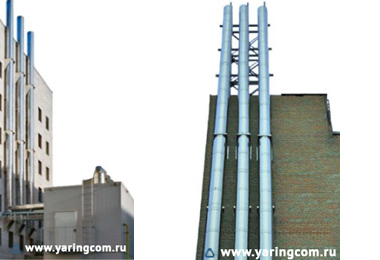

Фасадные дымовые трубыСтальная труба, которая крепится к фасаду здания.
Дымовые трубы на растяжкахМеталлическая одноствольная дымовая труба, отводящая дымовые и переработанные газы от разных видов промышленного оборудования.
Расчёт стоимости в 1 клик!
Нажимая кнопку «Получить консультацию» вы подтверждаете свое согласие с согласием на обработку персональных данных и политикой компании в отношении персональных данных.

Этапы проектирования

Проектирование является сложным процессом, в котором взаимосвязано большое количество исходных и расчетных данных, увязка технических параметров и характеристик, обеспечение соблюдения необходимых требований и норм, результатом которого становится проектная документация, прошедшая все необходимые согласования и утверждения. Можно выделить следующие основные этапы проектирования дымовых труб:

Этап 1: Сбор исходных данных для составления Технического Задания – на этом этапе происходит выяснение потребностей Заказчика, требований к конструкции, высоте, производительности и других значимых характеристик, в том числе и требований региональных надзорных органов, требований территориальных строительных норм и иных обстоятельств, имеющих влияние на проектирование, и, как результат, изготовление и эксплуатацию дымовой трубы.

Этап 2: Предварительные расчеты – этап определения основных технических, высотных, габаритно-массовых характеристик предполагаемой дымовой трубы, вследствие которого и достигается понимание целесообразности изготовления дымовой трубы того или иного типа, а также качественного выполнения проекта.

Выполнение предварительных расчетов представляется возможным разделить на некоторые составляющие стадии, например:

  1. Определение типа конструкции дымовой трубы.
  2. Определение возможности применения типового или реализованного проекта дымовой трубы.
  3. Аэродинамический расчет отводящего газового тракта оборудования и аэродинамический расчет дымовой трубы.
  4. Расчет минимально необходимой высоты дымовой трубы.
  5. Расчет сечения газохода или газоходов дымовой трубы.
  6. Выполнение предварительной калькуляции на изготовление и сметы на монтаж дымовой трубы.

Этап 3: Разработка Технического Задания

После проведения сбора исходных данных и выполнения предварительных расчетов, на основании полученных данных и с учетом всех требований Заказчика, происходит составление и согласование Технического Задания на проектирование дымовой трубы. Техническое Задание является документом, определяющим состав требований к проекту дымовой трубы, отправной точкой для выполнения проектных работ.

Этап 4: Создание рабочего проекта.

После подписания Сторонами согласованного Технического Задания, а так же Договора на выполнение проектных работ, специалисты проектного отдела приступают непосредственно к выполнению проекта дымовой трубы. Большой опыт, полученный в результате работы на рынке проектных услуг, а так же высокая квалификация проектировщиков, позволяют в сжатые сроки выполнить и согласовать проект дымовой трубы с Заказчиком, а, при необходимости, передать проектную документацию для проведения Экспертизы Промышленной Безопасности или Государственной Вневедомственной Экспертизы.

Этап 5: Экспертиза и согласование проектной документации в надзорных органах.

Отдельно следует выделить этап проведения экспертиз и согласования проектной документации в надзорных органах. Данная процедура может быть проведена как непосредственно Заказчиком, что, безусловно, снижает стоимость проектной документации, так и полностью специалистами АО «Яринжком».

Срок выполнения работ по разработке проектной документации, а так же стоимость выполнения работ могут быть определены специалистами компании и Заказчиком в процессе предварительных переговоров, и составляют от 5 до 30 календарных дней в зависимости от сложности и объема проектирования.
