Котельная на дровах
– это высокопроизводительная блочно-модульная или стационарная теплогенерирующая установка, предназначенная для выработки тепловой энергии, пара или горячего водоснабжения крупных объектов за счет сжигания древесины, древесных отходов (горбыль, щепа, опил, кора) и брикетированного топлива.
Описание котельной на дровах
Котельные установки на дровах производства компании «Яринжком» — это полностью укомплектованные автономные комплексы максимальной заводской готовности. Оборудование размещается в одном или нескольких утепленных блок-модулях, где уже смонтированы все основные узлы, выполнена внутренняя разводка коммуникаций и проведены заводские испытания под нагрузкой.
Тепловая мощность таких промышленных установок варьируется в широком диапазоне: от 1 до 10 МВт и выше, что позволяет обеспечивать теплом как отдельные производственные цеха, так и целые промышленные узлы или жилые микрорайоны.
Применение котельных на дровах
Котельные на дровах используются:
- Для теплоснабжения
- деревообрабатывающих комбинатов, лесопилок, мебельных фабрик и целлюлозно-бумажных предприятий, где дрова и древесные отходы являются побочным продуктом основного производства.
- Для отопления и горячего водоснабжения
- крупных сельскохозяйственных комплексов, тепличных хозяйств, пищевых и перерабатывающих заводов.
- Для обеспечения тепловой энергией
- удаленных промышленных объектов, вахтовых поселков, объектов ЖКХ и социальной инфраструктуры в регионах с отсутствующей или дорогостоящей газовой инфраструктурой.
- В качестве резервного источника теплоснабжения
- для крупных энергетических объектов и ТЭЦ.

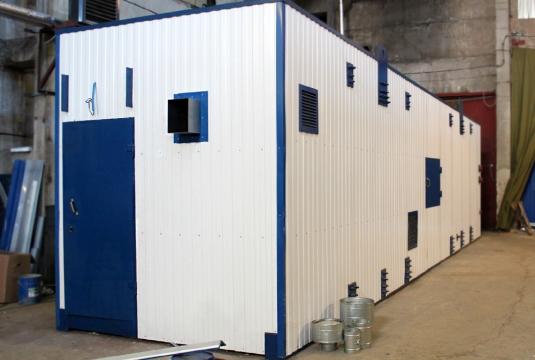

Оборудование помещается в блок-модули, которые представляют собой цельнометаллический несущий каркас с ограждениями из сэндвич-панелей. Толщина теплоизоляционного слоя (от 50 до 150 мм) подбирается в зависимости от климатического пояса региона эксплуатации. Все выпускаемые котельные сертифицированы и имеют полный пакет разрешительной документации в соответствии с регламентами Ростехнадзора.
Преимущества промышленной котельной на дровах
- Максимальная экономическая эффективность
- Использование собственных древесных отходов или недорогих дров снижает себестоимость 1 Гкал тепловой энергии в разы по сравнению с газом, дизельным топливом или углем, обеспечивая быструю окупаемость проекта.
- Полная промышленная автоматизация
- Современные установки оснащаются автоматизированными системами подачи топлива (ленточные или шнековые конвейеры, скиповые подъемники) и механизированным золоудалением. Это минимизирует участие оператора, исключает человеческий фактор и обеспечивает стабильный режим горения 24/7.
- Заводская блочно-модульная готовность
- Поставка в виде готовых блок-модулей сокращает сроки строительства на объекте до нескольких недель, гарантирует высокое качество всех соединений и полное соответствие действующим нормам и правилам.
- Высокий КПД
- Специализированные промышленные водогрейные или паровые котлы с оптимизированной конструкцией топки и системой рекуперации тепла обеспечивают КПД до 80–85% по паспорту, в зависимости от влажности.
- Экологичность и безотходность
- Утилизация древесных отходов непосредственно на предприятии решает проблему их вывоза и складирования, снижая общую экологическую нагрузку и платежи за размещение отходов.
- Надежность и безопасность
- Система автоматического контроля обеспечивает защиту оборудования от перегрузок, а при возникновении внештатных ситуаций мгновенно блокирует работу, уведомляя оперативный персонал.
Комплектация котельной на дровах
Базовая комплектация котельной на дровах схожа с комплектацией твердотопливной котельной.
Показать на схемеПоказать списком с фотографиями
- Блок-модуль — цельнометаллический утепленный корпус заводского изготовления, объединяющий всё основное оборудование. Гарантирует защиту техники от климатических факторов и минимизирует сроки монтажных работ на площадке.
- Твердотопливный котёл — ключевой элемент системы, предназначенный для генерации тепла путем сжигания твердых энергоносителей (древесины, угля, торфа, брикетов) с последующей передачей энергии теплоносителю.
- Теплообменник — аппарат, осуществляющий передачу тепла от отходящих дымовых газов к рабочей жидкости, что позволяет существенно увеличить общий коэффициент полезного действия (КПД) установки.
- Насосная группа — узел, состоящий из циркуляционных насосов, который создает необходимое давление и гарантирует непрерывное движение теплоносителя в отопительных и водогрейных контурах.
- Водоподготовка — система фильтрации и химической обработки воды, исключающая риск появления накипи и коррозионных процессов внутри котлоагрегата и трубной обвязки.
- Комплекс учета тепловой энергии — набор контрольно-измерительных приборов (расходомеры, датчики давления и температуры), предназначенный для точной фиксации выработанной энергии с целью коммерческих расчетов и энергоаудита.
- Шкаф управления — центральный пульт автоматизации, отвечающий за бесперебойную работу всех узлов, сбор данных, аварийную защиту оборудования и возможность дистанционного диспетчерского контроля.
- Вентилятор надува — устройство принудительной подачи воздуха в камеру сгорания, создающее оптимальные условия для полноценного и эффективного горения твердого топлива.
- Вентилятор вытяжной — обеспечивает вытяжную вентиляцию котельного зала: удаляет из помещения избыточное тепло и обновляет воздух для нормального воздухообмена при работе оборудования.
- Золоуловитель — фильтрующий элемент, который задерживает твердые частицы и золу в потоке дымовых газов, снижая вредные выбросы в атмосферу и предотвращая загрязнение дымохода.
- Калорифер — отопительный прибор, нагревающий поступающий в помещение воздух, что предотвращает теплопотери здания и создает нормальные температурные условия для работы обслуживающего персонала.
- Мембранный расширительный бак — ёмкость в закрытом контуре отопления, которая принимает избыточный объём теплоносителя при его тепловом расширении при нагреве и тем самым поддерживает давление в системе в рабочих пределах.
При сжигании древесных отходов (по проекту) котельная комплектуется искрогасителем для снижения переноса искр в дымовой тракт. Также под объект проектируются склад топлива, подача и золоудаление. Они не входят в типовой блок БМК, если иное не указано в КП.
Требования к площадке и условиям хранения топлива
Влажность топлива
КПД и устойчивая работа котла на дровах, щепе и опиле зависят от влажности. Ориентир по паспортам и практике для щепы — обычно не выше 40–50%. Сырое топливо снижает тепловую отдачу, увеличивает золообразование и риск нестабильного горения.
Склад дров и щепы
Твердое топливо хранят отдельно от котельной, с соблюдением противопожарных норм для складов древесины и сыпучих отходов (расстояния, проезды, средства пожаротушения — по проекту и СП). Склад щепы, опилов и коры — пожароопасная зона; в тексте страницы стоит прямо сказать, что размещение и объём запаса согласуют с проектом, а не «просто рядом с котельной».
Искрогасители и золоулавливание
Для сжигания древесных отходов в составе котельной предусматривают золоуловители; для щепы и аналогичного топлива по нормам часто требуются искрогасители (в т.ч. мокрого типа) — конкретная схема в проекте котельной. Это снижает риск переноса искр в дымовой тракт и выбросов твердых частиц.
Доставка, монтаж и ПНР котельной на дровах
- Доставка
- В блочно-модульном варианте установка полностью собирается, обвязывается и тестируется на производственной площадке «Яринжком». Сравнительно малые габариты блоков позволяют доставить установку автомобильным или железнодорожным транспортом в сжатые сроки.
- Монтаж
- В блочно-модульном варианте установка полностью собирается, обвязывается и тестируется на производственной площадке «Яринжком». Сравнительно малые габариты блоков позволяют доставить установку автомобильным или железнодорожным транспортом в сжатые сроки.
- Пусконаладочные работы
- Проводятся в два этапа. Первый — на заводе-изготовителе, где оборудование проходит комплексную обкатку под нагрузкой. Второй — на объекте заказчика, где выполняется тонкая настройка конвейерных систем и автоматики под конкретную влажность и фракцию используемых дров, а также оптимизация режимов горения.
