Водогрейная котельная
– высокоэффективный энергетический комплекс полной заводской готовности, ключевое назначение которого заключается в выработке горячей воды для систем отопления, горячего водоснабжения (ГВС) и обеспечения технологических нужд промышленных предприятий.
Описание водогрейной котельной
Тепловая мощность объекта рассчитывается индивидуально под технические условия заказчика и, как правило, варьируется в диапазоне от 0,1 до 100 МВт и выше. Исходя из требуемой производительности, водогрейная установка может быть реализована в стационарном, блочно-модульном или мобильном (передвижном) исполнении.

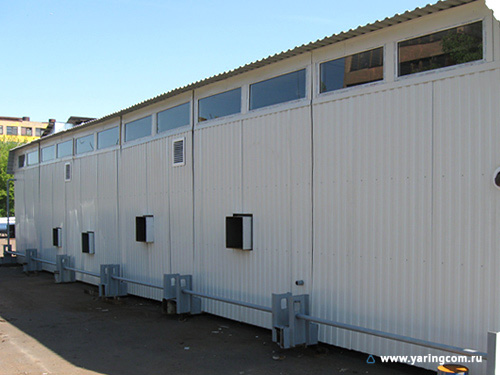

Блочно-модульная водогрейная котельная выступает оптимальным решением для объектов жилищно-коммунального хозяйства, средних производств и удаленных населенных пунктов.
Мобильная (передвижная) установка служит надежным резервным источником тепла при аварийных ситуациях на центральных теплотрассах, а также применяется для временного обогрева строительных площадок или пропарки коммуникаций.
Стационарная возводится там, где требуется покрытие масштабных тепловых нагрузок крупных городов или промышленных зон. Специфика строительства заключается в том, что первоначально на подготовленное фундаментное основание с закладными деталями монтируется тяжеловесное оборудование (водогрейные котлы, магистральные коллекторы), и лишь после этого собирается несущий металлокаркас, ограждающие конструкции, кровля и перекрытия.
Применение водогрейной котельной
- Центральное и локальное теплоснабжение жилых массивов, социальных и административных зданий.
- Обеспечение технологическим теплом предприятий агропромышленного, химического и перерабатывающего секторов.
- Поддержание оптимального температурного режима на добывающих объектах, расположенных в регионах с суровыми климатическими условиями.
Виды топлива для водогрейной котельной
В качестве энергоносителя могут применяться различные виды топлива:
- Газообразное:
- магистральный природный газ, сжиженный углеводородный газ (СУГ), попутный нефтяной газ (ПНГ).
- Твердое:
- каменный и бурый уголь, древесные отходы (щепа, опилки), торф, топливные гранулы (пеллеты).
- Жидкое:
- дизельное топливо, мазут, отработанное моторное масло.
Для гарантированной бесперебойности теплоснабжения проект водогрейной котельной часто предусматривает работу на комбинированном топливе (например, газ как основное и дизельное топливо как резервное).
Современные водогрейные комплексы оснащаются интеллектуальными системами автоматики, телемеханики и диспетчерского контроля, что обеспечивает максимальный уровень безопасности и надежности эксплуатации.
Компания «Яринжком» реализует проект под ключ: от инженерных изысканий и разработки документации до устройства фундаментов, поставки оборудования, шеф-монтажа, пусконаладочных работ (ПНР) и окончательной сдачи объекта в эксплуатацию.
Преимущества водогрейной котельной
- Максимальная заводская готовность
- Благодаря более чем 20-летнему опыту и собственной производственной базе АО «Яринжком», блочно-модульная водогрейная котельная собирается и проходит все гидравлические и температурные испытания в цеховых условиях. Это полностью нивелирует риски, связанные с низким качеством сборки непосредственно на строительной площадке.
- Глубокая автоматизация и безопасность
- Внедрение передовых средств КИПиА и многоуровневых систем защиты позволяет эксплуатировать оборудование в автоматическом режиме без постоянного присутствия оператора в любых климатических зонах. Каждая установка оснащается системой диспетчеризации, мгновенно передающей сигналы о любых отклонениях от нормы ответственным службам.
- Высокая энергоэффективность
- Современные водогрейные установки от АО «Яринжком» проектируются с применением энергосберегающих решений (частотно-регулируемые приводы на насосах, рекуперация тепла), что позволяет достичь максимального значения КПД и существенно снизить удельный расход топлива.
- Оперативность возведения и масштабируемость
- Заводская степень готовности блоков сокращает время строительно-монтажных работ на объекте в 3–4 раза по сравнению с капитальными строениями. При росте тепловой нагрузки мощность БМК легко наращивается путем добавления новых модулей без остановки текущей работы системы теплоснабжения.

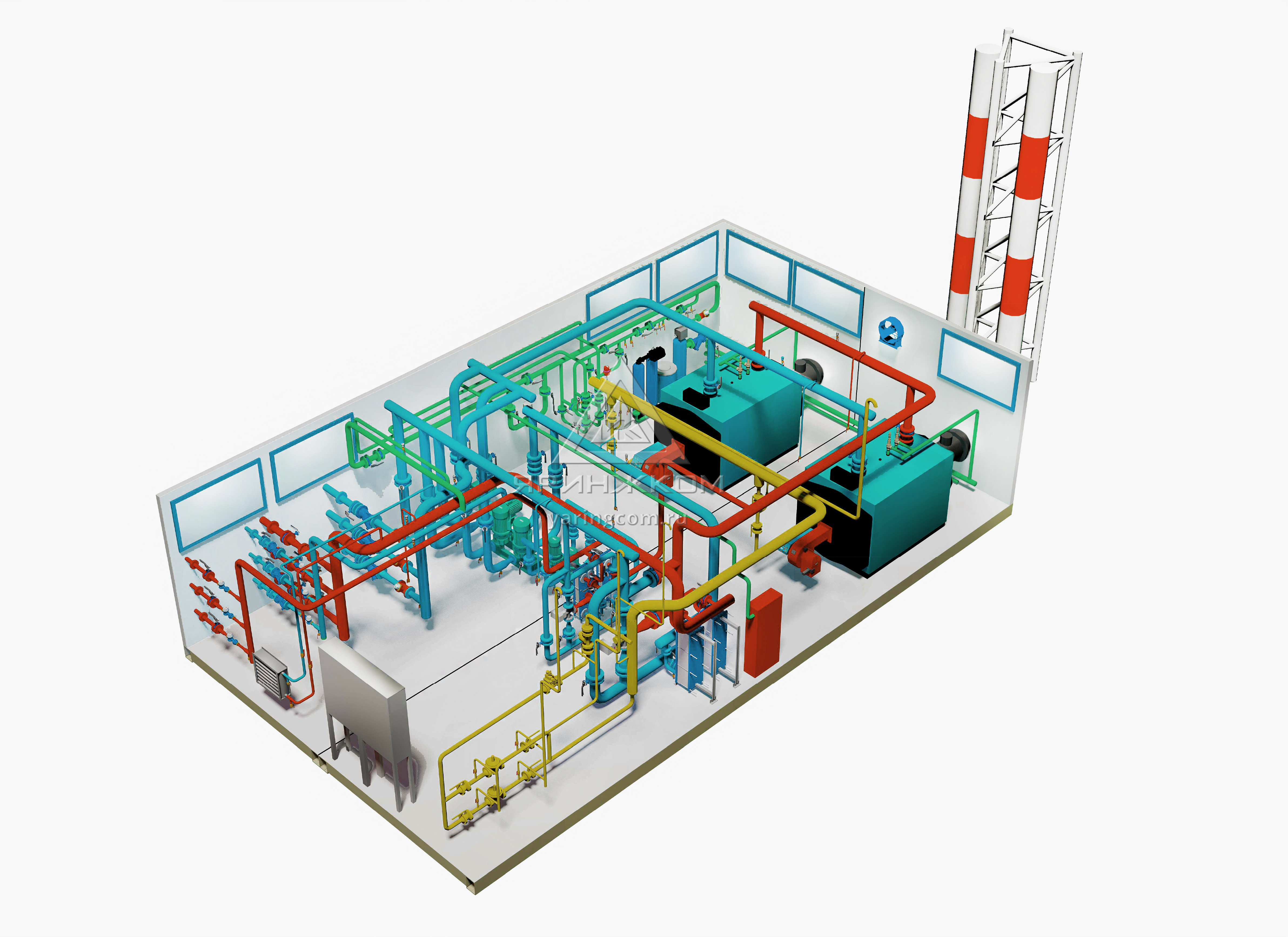

Комплектация водогрейной котельной
Показать на схемеПоказать списком с фотографиями
- Блок-модуль — несущая конструкция котельной, обеспечивает компактное размещение и защиту всего оборудования от внешних воздействий и климатических условий.
- Водогрейный котел — основное оборудование для нагрева теплоносителя (воды) до требуемых температурных параметров для систем отопления и ГВС.
- Газовая горелка — устройство для сжигания газа и получения тепловой энергии, которая передается воде в котле.
- Насос сетевой — обеспечивает циркуляцию горячей воды в тепловой сети и поддержание необходимого давления в системе отопления.
- Теплообменник — устройство для передачи тепла от одного теплоносителя к другому, используется в системах ГВС и отопления.
- Водоподготовка — система очистки и умягчения исходной воды для предотвращения накипи, коррозии и продления срока службы оборудования.
- Шкафы управления — автоматизируют работу котельной, контролируют технологические параметры и обеспечивают защиту оборудования.
- Калорифер — теплообменник для подогрева воздуха внутри помещения котельной в зимний период.
- Комплекс учета тепловой энергии — приборы для измерения и контроля расхода тепла, воды и энергоносителей.
- Газораспределительное устройство — регулирует и контролирует подачу газа к горелкам, обеспечивает безопасность газоснабжения котельной.
- Вентилятор вытяжной — удаляет продукты сгорания и обеспечивает необходимую вентиляцию помещения котельной.
Доставка, монтаж и ПНР водогрейной котельной
- Доставка оборудования
- Блочно-модульные и мобильные котельные доставляются до объекта автотранспортом или железнодорожным транспортом в собранном виде. Стационарные установки поставляются отдельными узлами и элементами для последующей сборки в капитальном здании заказчика.
- Особенности монтажа
- Устройство стационарной котельной «под ключ» занимает 6–8 месяцев, начиная от подготовки площадки и заканчивая полной готовностью к пусконаладочным работам. Процесс сборки имеет строгую последовательность: сначала на фундамент с закладными деталями устанавливается габаритное оборудование (котлы, коллекторы больших диаметров), и лишь после этого монтируются стены, перекрытия и кровля. Для возведения зданий активно применяется технология легко возводимых металлоконструкций (ЛМК), которая позволяет оперативно собрать объект без потери его эксплуатационных характеристик.
- Пусконаладочные работы (ПНР)
- Инженерная бригада АО «Яринжком» прибывает на готовый объект заказчика для проведения пусконаладочных работ. Специалисты осуществляют проверку, настройку и опытную эксплуатацию всех узлов водогрейной котельной непосредственно на месте эксплуатации, гарантируя корректную работу оборудования перед сдачей объекта.
