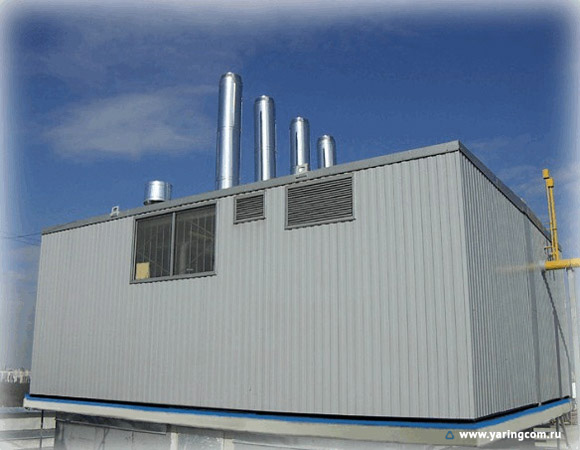

Крышная котельная
— это малогабаритная автономная котельная установка с высокой степенью заводской готовности, которая монтируется прямо на крыше отапливаемого здания, на специально подготовленной опорной площадке.
Описание крышной котельной
По требованиям нормативной документации тепловая производительность крышной установки не должна выходить за рамки фактической потребности здания, которое она обогревает. На практике мощность таких объектов укладывается в диапазон от 0,5 до 3 МВт.
При наличии корректного технико-экономического расчета одна крышная котельная может обслуживать несколько зданий одновременно. Условие — суммарная нагрузка дополнительных потребителей не должна выходить за пределы 100% от тепловой нагрузки основного объекта.
До запуска проектных работ и оформления договора на изготовление обязательно проводятся расчеты, которые подтверждают: именно крышное размещение является оптимальным решением, а альтернативные варианты компоновки в данном случае неприменимы.
Если котельная монтируется на здании высотой более 26,5 м, проект дополнительно согласуется с территориальными подразделениями Управления Государственной противопожарной службы.
В качестве топлива используется природный газ низкого давления.
Применение крышной котельной
- Теплоснабжение удаленных зданий, расположенных на значительном расстоянии от магистральных тепловых сетей и не имеющих технической возможности подключения к ним.
- Подача тепла потребителям с особыми режимными требованиями, когда централизованная сеть не способна устойчиво поддерживать заданные параметры теплоносителя.
Теплоснабжение новостроек и реконструируемых объектов в условиях плотной городской застройки, где централизованные сети уже работают на пределе подключения, прокладка или перекладка теплотрасс затруднена, а свободного земельного участка под отдельностоящую котельную просто нет.
Преимущества крышной котельной
- Экономичность
- Установка занимает кровлю самого отапливаемого здания, а значит — отпадает необходимость в отдельном земельном участке (его не нужно ни приобретать, ни брать в аренду). К тому же газ остается наиболее дешевым энергоносителем в России. Себестоимость одной Гкал, выработанной собственной газовой установкой, заметно ниже тарифа, по которому тепло приобретается у централизованных теплоснабжающих организаций.
- Высокий КПД
- Поскольку крышные установки работают исключительно на газовом топливе, а современные газовые котельные относятся к самым эффективным в своем классе, их коэффициент полезного действия может доходить до 95%.
- Экологичность
- Природный газ относится к наиболее чистым и безопасным видам топлива. Его сгорание сопровождается минимальной эмиссией вредных веществ, поэтому газовая котельная — самый экологичный вариант оборудования для производства тепла и горячей воды.
- Полная автоматизация
- Котельная комплектуется системой автоматики, которая обеспечивает стабильную работу без круглосуточного дежурства оператора. Контроллер постоянно отслеживает запрос здания на тепло, корректирует параметры с учетом наружной температуры и удерживает заданные режимы — это позволяет точно выдерживать температурный график и попутно сокращает расход газа. Если фиксируется отклонение от штатных параметров, газовый клапан автоматически перекрывается, а сигнал тревоги моментально передаётся ответственной службе — это дает возможность отреагировать в кратчайшие сроки.

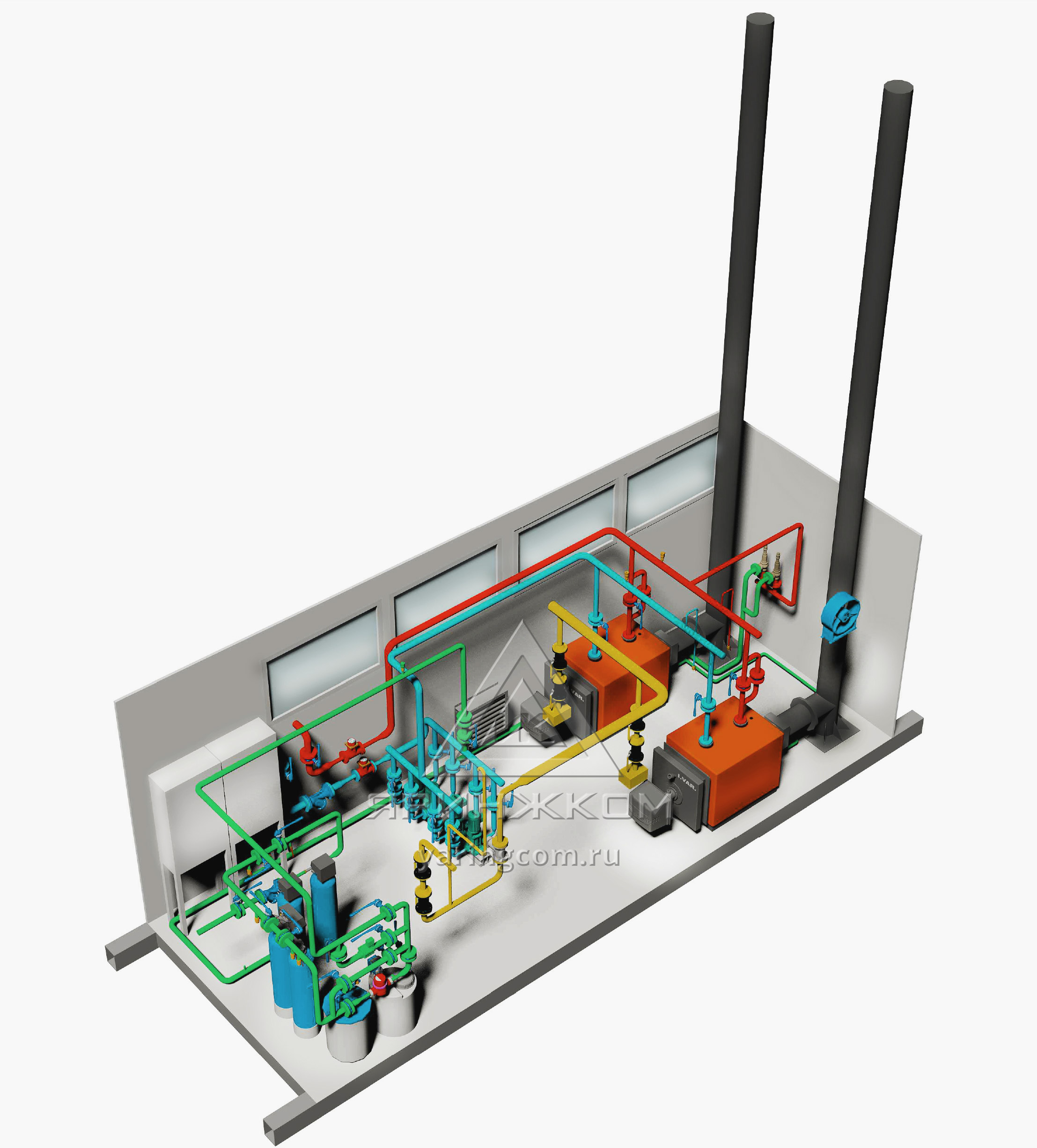

Комплектация крышной котельной
Крышная котельная установка производства АО «Яринжком» – это установка, в комплект оборудования которой, как правило, входят:
Показать на схемеПоказать списком с фотографиями
С помощью опросного листа Заказчик самостоятельно может определить необходимый состав оборудования котельной. Окончательно комплектация котельной определяется при подготовке коммерческого предложения на основании предоставленных Вами данных.
- Блок-модуль. Основной конструктивный элемент крышной котельной — транспортабельный модуль полной заводской готовности.
- Котел водогрейный для нагрева теплоносителя (воды) до заданных параметров для систем отопления и горячего водоснабжения.
- Газовая горелка для сжигания природного газа низкого давления с подачей воздуха.
- Насосная группа. Отвечает за подачу теплоносителя по контурам системы отопления, стабилизацию гидравлического и температурного режимов.
- Водоподготовка. Система водоочистки и химической подготовки воды для котельной.
- Шкафы управления — автоматизированная система управления и контроля работы котельной.
- Калорифер для поддержания необходимой температуры внутри блок-модуля в холодный период.
- Комплекс учета тепловой энергии. Фиксирует количество выработанной и отпущенной тепловой энергии, параметры теплоносителя.
- Вытяжной вентилятор для удаления избыточного тепла,поддержания требуемого воздухообмена, безопасной эксплуатации газового оборудования.
Доставка, монтаж и ПНР крышной котельной
- Доставка и монтаж
Крышные котельные изготавливаются в двух вариантах исполнения — блочно-модульном или стационарном.
При стационарном варианте на объекте монтируются металлоконструкции заводского изготовления (оптимально, когда возведение котельной идет параллельно со строительством здания), а ограждение собирается из современных сэндвич-панелей. Оборудование привозят на стройплощадку либо отдельными позициями, либо укрупненными узлами, предварительно собранными в цеху (крупно-узловая сборка).

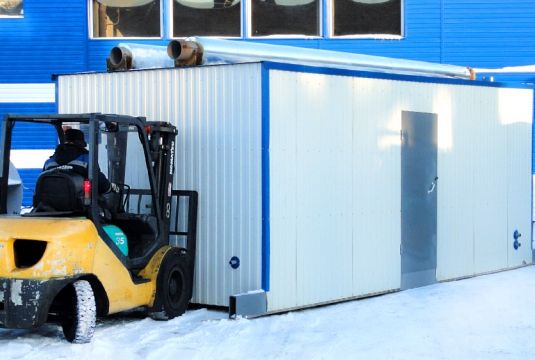

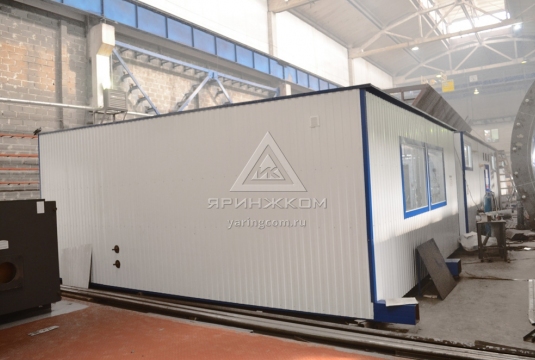

В блочно-модульном исполнении сборка и обкатка котельной полностью выполняются в цеху. Компактные габариты модулей упрощают логистику, а также подъём и установку готового изделия на крышу.
- Пуск и наладка
- Запуск и тестирование всех систем проходят в два этапа. Сначала — на производственной базе «Яринжком» сразу после сборки. Затем — повторно, уже на объекте Заказчика.
