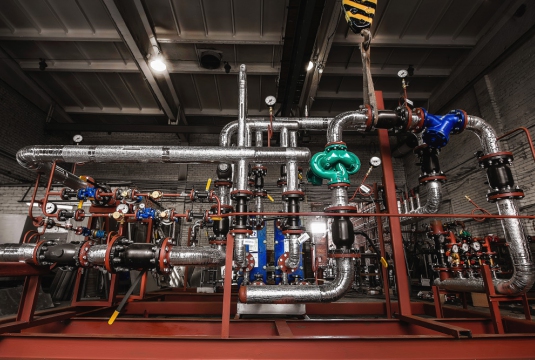

– это тепломеханическая установка полной заводской готовности, установленная на металлический каркас (раму). ЦТП на раме применяется для присоединения и адаптации систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок для большого числа абонентов.

Описание

Основное назначение ЦТП – распределение теплоносителя (горячей воды или пара) между несколькими потребителями в соответствии с установленными значениями параметра теплоносителя.

ЦТП на раме – комплекс оборудования, которое обеспечивает экономное и целесообразное использование энергоресурсов. Автоматика ЦТП осуществляет контроль и управление теплоносителем так, чтобы его параметры строго соответствовали показателям необходимым определённому числу потребителей.

Принципиальное отличие центрального теплового пункта (ЦТП) на раме от индивидуального теплового пункта (ИТП) на раме состоит в количестве обслуживаемых установкой абонентов. Если ИТП может обеспечить теплом и горячей водой заданных параметров только одного-двух потребителей, то ЦТП является более мощной установкой и направлен на регуляцию подачи теплоносителя в широкую сеть с множеством абонентов.

ЦТП на раме может выполнять следующие задачи:

  • преобразование вида теплоносителя или его параметров
  • контроль параметров теплоносителя
  • учет тепловых потоков, расходов теплоносителя
  • регулирование расхода теплоносителя и распределение его по системам потребления теплоты
  • защита местных систем от аварийного повышения параметров теплоносителя
  • заполнение и подпитку систем теплопотребления
  • аккумулирование теплоты
  • водоподготовка для систем горячего водоснабжения
Расчёт стоимости в 1 клик!
Нажимая кнопку «Получить консультацию» вы подтверждаете свое согласие с согласием на обработку персональных данных и политикой компании в отношении персональных данных.

Преимущества

Полная автоматизация
Автоматика ЦТП отслеживает потребность объектов в тепле и, учитывая погодные условия, самостоятельно регулирует работу системы для обеспечения заданных режимов эксплуатации.
Оптимизация пространства
Конструкция ЦТП выполняется индивидуально с учетом условий функционирования теплового пункта и размеров помещения для его размещения.
Универсальность
Изготавливают ЦТП под любые тепловые нагрузки на основании типовых/базовых схем, которыми предусмотрены варианты присоединения инженерных систем зданий к тепловой сети.

Доставка, монтаж и ПНР

Доставка
Транспортировка ЦТП осуществляется в сборном или разборном виде на автомобильном или железнодорожном транспорте по дорогам общего пользования.
Монтаж

Монтаж ЦТП производится на месте будущей эксплуатации. Как правило, ЦТП на раме располагаются в помещениях технического назначения, а также в помещения, пристроенных к зданиям или сооружениям. Если ЦТП поставляется в сборном виде, то производится его установка на площадку и подключение к необходимым коммуникациям. Если ЦТП транспортировался в разборном виде (в виде основных узлов - крупноузловая сборка), то в процессе монтажа узлы соединяют и только потом производится подключение к коммуникациям.

Для монтажа оборудования ЦТП, габариты которого превышают размеры существующих дверных и оконных проемов, в ЦТП следует предусматривать дополнительные монтажные проемы в ограждающих конструкциях здания, поэтому (как следствие), встроенные в здания ЦТП следует размещать у наружных стен зданий.
Пуск и наладка
Пуск и проверка работы всех систем (гидравлические, пневматические испытания и т.д.) осуществляется дважды. Первый раз – после сборки, на производственной площадке АО «Яринжком». Второй – на объекте Заказчика. В обоих случаях составляют пакет исполнительной документации. В отдельных случаях, когда нет возможности выполнить сборку ЦТП на производственной площадке АО «Яринжком» (большая мощность ЦТП), пуск и проверку всех систем осуществляют на площадке Заказчика.
