ГлавнаяОбъекты → Блочно-модульная крышная котельная установленной теплопроизводительностью 2,24 МВт

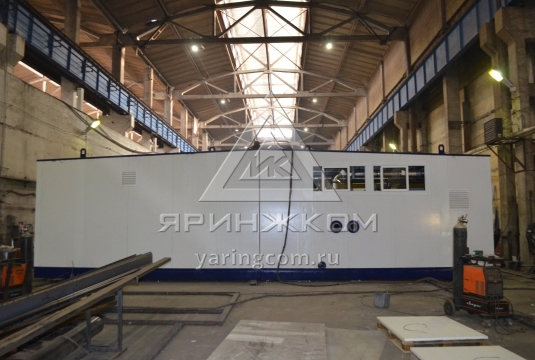

Блочно-модульная крышная котельная установленной теплопроизводительностью 2,24 МВт

Назначение:Теплоснабжение жилого дома класса люкс – ЖК Крылья
Место отгрузки:г. Тверь
Дата отгрузки:Январь 2018

Характеристики

Количество блоков

1

Мощность

2,24  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,4х3,4 м.*

Топливо основное

природный газ

Топливо резервное

-

ГВС

-

Дымовая труба

Дымовая труба стальная, Н=6 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Оборудование подачи и сжигания топлива​

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12х3,4х3,4 м.*

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» 1120 кВт,  «VIESSMANN», Германия

2

3

Расширительный мембранный бак котла, V=140 л.

2

4

Водоподготовительная установка

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

Давление исходной воды 0,4 - 0,6 МПа

1

5

Насос сетевой, G= 77 м3/ч.*, H=35 м.в.ст.*, Германия (WILO)

2(1 резерв)

6 Насос рециркуляции котла, G= 11 м3/ч.*, H=10 м.в.ст.*, Германия (WILO)

2

7 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1 компл.

Оборудование подачи и сжигания топлива

8 Горелка газовая двухступенчатая BLU 1500.1 PAB Low NOx TL, «Ecoflam», Италия

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

11

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

12 Водяной калорифер

13 Вентилятор вытяжной

1

Приборы КИПиА

14 Распределительный щит управления с элементами автоматики и управления

1

15 Датчики давления, температуры, манометры, термометры, термостаты 1 компл.
16 Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения 1 компл.
17 Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование 1 компл.
Узлы учета
18 Поагрегатный учет расхода газа 2
19 Учет электроэнергии 1
20 Учет исходной воды 1
21 Дымовая труба стальная, Н=6 м. 2
22 Трубопроводы, теплоизоляция, крепления 1 компл.
23 Пакет рабочей документации на котельную 1 компл.
24 Паспорт 1
