ГлавнаяСпецпредложения → Блочно-модульная котельная установленной теплопроизводительностью 2,4 т. МВт

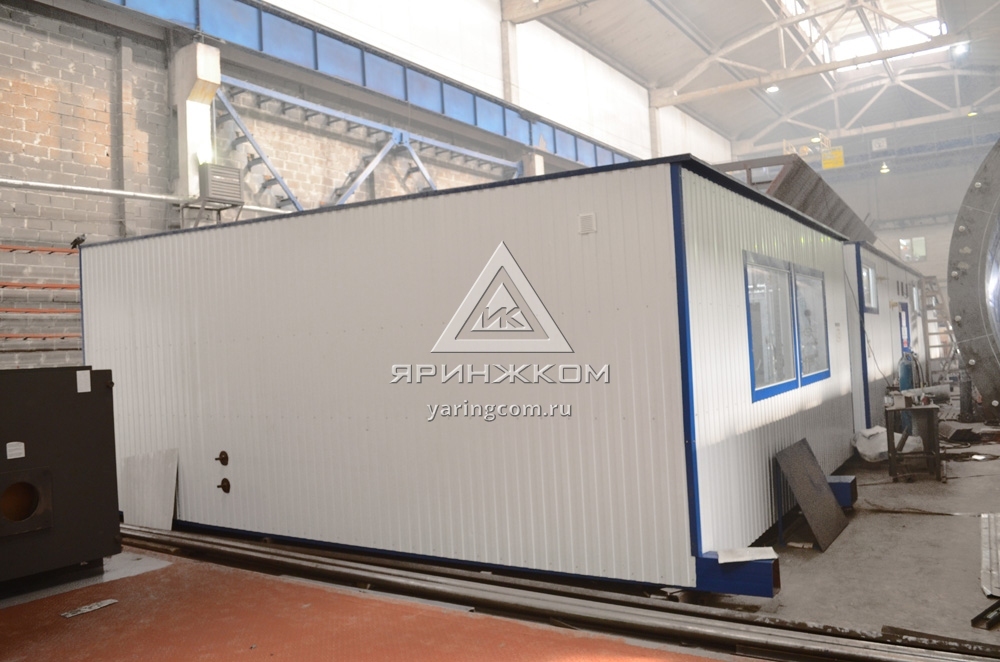

Блочно-модульная котельная установленной теплопроизводительностью 2,4 т. МВт

Теплоснабжение помещений
Цена:15 640 000
Срок изготовления:В наличии на складе
Мощность:2,4 МВт
Топливо:дизельное топливо
Габариты:9х6,8х3,5 м

Характеристики

Количество блоков

2

Мощность

2,4  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9,0 х 6,8 х 3,5 м.

Топливо основное

дизельное топливо

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая стальная, Н=6 м.

Паспорт котельной

Прилагается, 1 экз

Опционально

Блок запаса топлива

Объем работ

Выполнено:
  • Изготовление
  • Проектирование
Возможен дозаказ:
  • Монтаж
  • Доставка

Спецификация поставки



№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

Габаритные размеры (ДхШхВ): 9,0 х 6,8 х 3,5  м.

2 компл.

Тепломеханическое оборудование

2

Стальной водогрейный котел NOBEL Econ, теплопроизводительность 1 200 кВт, Газтехпром, РОССИЯ

1

3

Стальной водогрейный котел NOBEL Econ, теплопроизводительность 1 200 кВт, Газтехпром, РОССИЯ

1 (1 резерв.)

4

Бак расширительный котла NG100, V=100л., Reflex

2

5

Водоподготовительная установка «ВОДЭКО»  в составе:

- АКВАФЛОУ SF 100/2-91 – 1 шт.;

- АКВАФЛОУ DC SP 61506 – 1 шт.

1компл.

6

Насос котлового контура G=34,4 м3/ч, H=14 м.в.ст. (IPL 50/130-2,2/2), WILO

2 (1 резерв.).

7

Насос сетевого контура G=31 м3/ч, H=38 м.в.ст. (IPL 40/175-5,5/2 ), WILO

2 (1 резерв.).

8

Насос контура ГВС (летний) G=10 м3/ч, H=14 м.в.ст. (IPL 50/120-1,5/2) , WILO

2 (1 резерв.).

9

Насос контура ГВС G=2 м3/ч, H=30 м.в.ст. (MHI 403-1/E/3-400-50-2), WILO

2 (1 резерв.).

10

Модуль регулирования расхода греющей среды

1

11

Комплект арматуры контура ГВС

1компл.

12

Теплообменник контура отопления НН№19 №w000055129, теплопроизводительность 450 кВт, производитель «РИДАН», Россия.

2

13

Теплообменник контура ГВС НН№07 №w000055130, теплопроизводительность 300 кВт, производитель «РИДАН», Россия.

1

14

Теплообменник контура ГВС НН№07 №w000055130, теплопроизводительность 300 кВт, производитель «РИДАН», Россия.

1 (1 резерв.)

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

16

Блочная жидкотопливная горелка

FGP 120/2 TL (344/712-1423 кВт),  двухступенчатая фирмы FBR, Италия.

1

17

Блочная жидкотопливная горелка

FGP 120/2 TL (344/712-1423 кВт),  двухступенчатая фирмы FBR, Италия.

1 (1 резерв.)

18

Линия подачи жидкого топлива в составе:

- комплект арматуры,

- трубопроводы,

- автоматика,

1компл.

Электрооборудование

19

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция

20

Водяной калорифер КСк2-3

2

21

Вентилятор вытяжной ВО-06-300-3,15

2

22

Дефлектор Ду 315

2

23

Решетка приточная 450х850

2

Приборы КИПиА

24

Распределительный щит управления с элементами автоматики и управления

1компл.

25

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1компл.

26

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

27

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

28

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1компл.

Узлы учета

29

Учет электроэнергии

1

30

Учет исходной воды

1

31

Учет тепловой энергии (Технологический)

1компл.

32

Счетчик жидкого топлива

2







33

Дымовая труба, Н = 6 м.

1



34

Трубопроводы, теплоизоляция, крепления

1компл.

35

Пакет рабочей документации на котельную

1компл.

36

Паспорт на котельную

1компл.

37

Сопроводительная документация на примененное оборудование и материалы

1компл.

38

Исполнительная документация

1компл.

 Блок запаса топлива (ОПЦИЯ*)



Оснащение Блок-модуля:

- емкости запаса Т1500К3, Анион, объемом 1,5 м3 в количестве – 10 шт.;

- система пожарной сигнализации и пожаротушения;

- система освещения.





Параметры конструктивного исполнения здания котельной:

- Степень огнестойкости сооружения – III

- Класс конструктивной пожарной опасности – СО

- Уровень ответственности сооружения – II

- Класс функциональной пожарной опасности - Ф5.1





Антикоррозийная защита:

Все металлоконструкции окрашены эмальюПФ-115 по ГОСТ 6465-76 в 2 раза по 1 слою грунтовки ФЛ-03К по ГОСТ 9109-81.





* Котельная может быть поставлена с блоком запаса топлива. Блок приобретается отдельно. Стоимость блока запаса топлива - 2 940 000 рублей.
