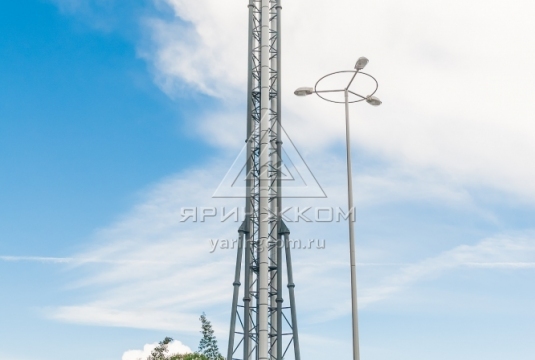

Типовое решение трубы ферменного типа высотой 30 метров с тремя газоходами по 2*200 мм и 600*1 мм

Теплоизолированные газоходы
минимизируют образование конденсата в трубах, обеспечивая долговечность и работоспособность системы
Труба имеет модульное строение
что позволяет исполнить трубу по индивидуальному запросу: необходимой высоты, с установленным количеством и диаметром стволов
Сборно-разборная конструкция трубы
значительно облегчает процесс доставки и монтажа, а также делает возможным частичный демонтаж конструкции для очистки, ремонта или замены необходимых участков
Дополнительно может быть оснащена
Лестницы и площадки обслуживания; Комплект светоограждения; Горизонтальные участки газоходов; Раздел проекта «ЭМ» (Электромеханический), «КЖ» (Конструкции Железобетонные), «КМ2» (Конструкции Металлические горизонтальных участков», «АР» (Аэродинамический расчет)

Характеристики

Тип дымовой трубы

ферменная самонесущая

Высота

30 м

Количество газоотводящих стволов

3

Диаметр газоотводящих стволов

2*200мм и 600*1 мм

Утеплитель

минеральная вата «Техноблок Стандарт» толщиной 50 мм

Тип газоотводящих стволов

«сэндвич»

Рабочая поверхность

нержавеющая сталь AISI 304 толщиной 0,8 мм

Покрывной слой

оцинкованная сталь с полимерным покрытием / порошковой окраской толщиной 0,7мм

Габаритные размеры

соответствуют габаритам железнодорожных полувагонов и еврофур

Срок изготовления

до 35 календарных дней

Документы

паспорт дымовой трубы, проект, СРО на проектирование, СРО на строительство, Сертификат на дымовую трубу, заключение экспертизы промышленной безопасности.

Основное оборудование

Наименование

Кол-во

Оборудование

1.1

Ферма – комплект (хомуты, кронштейны крепления хомутов, соединительные элементы, метизы, лестница)

1 комплект

1.2

Прямой элемент дымоотводящего  ствола, теплоизолированный Øвнутр 200/ Øвнеш 300, L = 1150 мм

46 шт

1.3

Верхний элемент дымоотводящего ствола теплоизолированный Øвнутр 200/ Øвнеш 300,  L = 1200

2 шт

1.4

Тройник 45° теплоизолированный  с конденсатоотводом и ревизией  Øвнутр 200/ Øвнеш 300, L = 1200

2 шт

1.5

Прямой элемент дымоотводящего  ствола, теплоизолированный Øвнутр 600/ Øвнеш 600, L = 1150 мм

23 шт

1.6

Верхний элемент дымоотводящего ствола теплоизолированный Øвнутр 600/ Øвнеш 600,  L = 1200

1 шт

1.7

Тройник 45° теплоизолированный  с конденсатоотводом и ревизией  Øвнутр 600/ Øвнеш 600, L = 1200

1 шт

1.8

Опорная консоль дымохода

2 шт

1.9

Опоры фермы

3 шт

1.10

Молниеприемник

1 шт

Документация

2.1

Пакет документации на дымовую трубу (проект часть «КМ» (Конструкции Металлические), «ПЗ» (Пояснительная записка))

1 комплект

2.2

Паспорт дымовой трубы

1 комплект



Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Прочее

3.1

Упаковка готовых изделий

1 комплект

Цена: 997 000

Дополнительное оборудование

Наименование

Кол-во

Цена

Оборудование

1.1

Лестницы и площадки обслуживания

1 комплект

120000

1.2

Комплект светоограждения

1 комплект

70000

1.3

Горизонтальные участки газоходов

1 комплект

В зависимости от протяженности

Документация

2.1

Раздел проекта «ЭМ» (Электромеханический)

1 комплект

15000

2.2

Раздел проекта «КЖ» (Конструкции Железобетонные)

1 комплект

15000

2.3

Раздел проекта «КМ2» (Конструкции Металлические горизонтальных участков»

1 комплект



2.4

Раздел проекта «АР» (Аэродинамический расчет)

1 комплект

9000
