ГлавнаяОбъекты → Ферменная самонесущая дымовая труба высотой 30 м (Тамбовская обл)

Ферменная самонесущая дымовая труба высотой 30 м (Тамбовская обл)

Назначение:Для удаления продуктов сгорания лузги подсолнечника при работе паровых котлов
Место отгрузки:Тамбовская обл
Дата отгрузки:Сентябрь 2017

Характеристики

Высота

30 м

Количество газоотводящих стволов

2

Диаметр газоотводящих стволов

200 мм, 600 мм

Строение газоотводящих стволов

модульное, из сэндвич-дымоходов

Утеплитель

минеральная вата ТЕХНОБЛОК, толщина 50 мм

Рабочая поверхность

нержавеющая сталь AISI 304, S=0,8мм

Покрывной слой газохода

оцинкованная сталь с полимерным покрытием/порошковой окраской толщиной 0,7  мм (RAL 9003/3005)

Опорные конструкции

сталь марки Ст3

Молниеприёмник

В комплекте

Паспорт дымовой трубы

1 экз., прилагается

Дополнительно

-

Услуги

Изготовление

Основное оборудование

Наименование

Количество

Комплектация

Ферменная самонесущая дымовая труба «ТДСУ-200х2-600х1-30м2в»

1

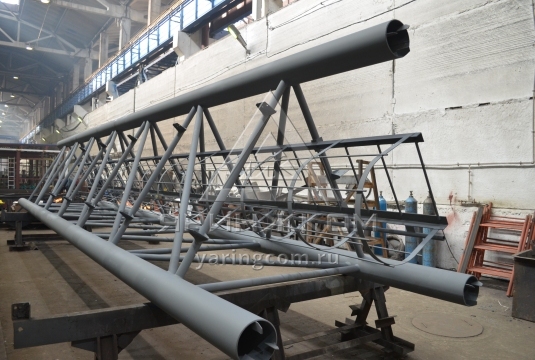

  1. Ферма – комплект (хомуты, кронштейны крепления хомутов, соединительные элементы, метизы, лестница, площадка обслуживания)
  2. Прямой элемент дымоотводящего ствола, теплоизолированный Øвнутр 200/ Øвнеш 300,     L = 1150 мм– 46 шт.*
  3. Верхний элемент дымоотводящего ствола теплоизолированный Øвнутр 200/ Øвнеш 300, L = 1200  - 2 шт.
  4. Тройник 45° теплоизолированный с конденсатоотводом и ревизией  Øвнутр 200/ Øвнеш 300,      L = 1200 – 2 шт.
  5. Прямой элемент дымоотводящего ствола, теплоизолированный Øвнутр 600/ Øвнеш 600,     L = 1150 мм– 23 шт.*
  6. Верхний элемент дымоотводящего ствола теплоизолированный Øвнутр 600/ Øвнеш 600, L = 1200  - 1 шт.
  7. Тройник 45° теплоизолированный с конденсатоотводом и ревизией  Øвнутр 600/ Øвнеш 700,      L = 1200 – 1 шт.
  8. Консоль в сборе – 3 шт.
  9. Опоры фермы – 3 шт.
  10. Молниеприемник -1 шт.
  11. Световое ограждение – 1 компл.
  12. Комплект документации (1 экз. – в электронном виде в формате *pdf, 2 экз. – в печатном виде):

- раздел КМ1 «Конструкции металлические»

- раздел ЭМ «Электромеханический»

-  пояснительная записка ПЗ;

Паспорт дымовой трубы – 1 экз.
