ГлавнаяТиповые решенияТиповые решения дымовых труб → Типовое решение стальной самонесущей дымовой трубы высотой 25 метров Ду 1420 мм

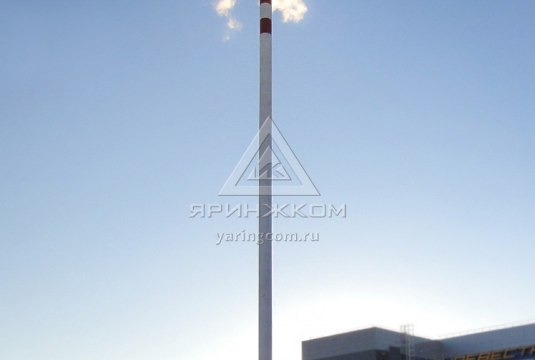

Типовое решение стальной самонесущей дымовой трубы высотой 25 метров Ду 1420 мм

Быстрое и экономичное решение
для отвода дымовых газов и продуктов сгорания от установок
Простота монтажа, удобство доставки
оптимальные габариты для транспортировки
Дополнительно может быть оснащена
Лестницы и площадки обслуживания; Комплект светоограждения; Горизонтальные участки газоходов; Раздел проекта «ЭМ» (Электромеханический), «КЖ» (Конструкции Железобетонные), «КМ2» (Конструкции Металлические горизонтальных участков», «АР» (Аэродинамический расчет)

Характеристики

Тип дымовой трубы

Стальная самонесущая дымовая труба

Высота

25 м

Количество газоотводящих стволов

1

Диаметр газоотводящих стволов

1420 мм

Утеплитель*

минеральная вата, «Техноблок стандарт»,  толщина 50 мм;

Материал

сталь марки  Ст3, класс прочности С245 по ГОСТ 27772-88;

Покрывной слой

оцинкованная сталь с полимерным покрытием в RALтолщина 0,7мм;

 Габаритные размеры

соответствуют габаритам железнодорожных полувагонов и еврофур

Срок изготовления

до 35 календарных дней

Документы

паспорт дымовой трубы, проект, СРО на проектирование, СРО на строительство, Сертификат на дымовую трубу, заключение

Основное оборудование

Наименование

Кол-во

Оборудование

1.1

Труба стальная Øвн=1420 мм в комплекте с ребрами жесткости и опорной пластиной, L= 25 000 мм

1 комплект

1.2

Кондексадоотводчик в сборе

1 шт

1.3

Ревизия в сборе

1 шт

1.4

Молниеприемник

1 шт

Документация

2.1

Пакет документации на дымовую трубу (проект часть «КМ» (Конструкции Металлические), «ПЗ» (Пояснительная записка))

1 комплект

2.2

Паспорт дымовой трубы

1 комплект



Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Прочее

3.1

Упаковка готовых изделий

1 комплект

Цена: 1 190 000

Дополнительное оборудование

Наименование

Кол-во

Цена

Оборудование

1.1

Лестницы и площадки обслуживания

1 комплект

120000

1.2

Комплект светоограждения

1 комплект

70000

1.4

Анкерный блок

1 комплект

53000

1.5

Утепление



295 000

Документация

2.1

Раздел проекта «ЭМ» (Электромеханический)

1 комплект

15000

2.2

Раздел проекта «КЖ» (Конструкции Железобетонные)

1 комплект

15000

2.3

Раздел проекта «КМ2» (Конструкции Металлические горизонтальных участков»

1 комплект



2.4

Раздел проекта «АР» (Аэродинамический расчет)

1 комплект

10000
