Типовое решение блочно-модульной газодизельной котельной 1 МВт (2 блок-модуля)

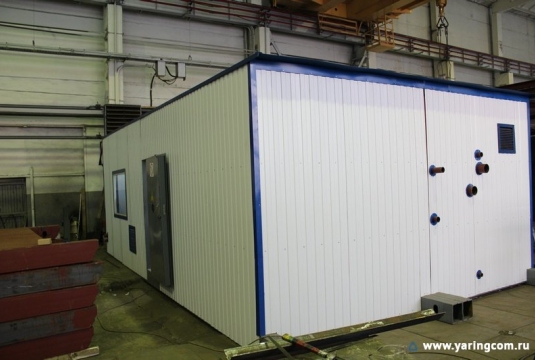

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

1.1

Стальной водогрейный котел 500 кВт, Германия/Италия/Россия

2

1.2

Водоподготовительная установка

1

1.3

Насос сетевой, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

1.4

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

2.1

Горелка комбинированная газ/дизельное топливо, Италия/Германия

2

2.2

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 комплект

2.3

Линия подачи дизельного топлива: отсечной клапан, запорная арматура, система фильтрации, насосная группа

1 комплект

3.1

Силовой щит ВРУ

1 комплект

3.2

Комплект средств основного и аварийного освещения

1  комплект

4.1

Водяной калорифер

1

4.2

Вентилятор вытяжной

1

5.1

Распределительный щит управления с элементами автоматики и управления

1

5.2

Датчики давления, температуры, манометры, термометры, термостаты

1 комплект

5.3

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 комплект

5.4

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 комплект

5.5

Пожарная сигнализация и пожарное оборудование

1 комплект

6.1

Учет электроэнергии

1

6.2

Учет исходной воды

1

6.3

Учет расхода дизельного топлива

1 комплект

7.1

Самонесущая дымовая труба с  комплектом газоходов

1

8.1

Трубопроводы, теплоизоляция, крепления

1 комплект

9.1

Пакет документации на котельную (рабочий проект)

1 комплект

9.2

Паспорт

1

9.3

Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Независимый котловой контур в составе:

1 комплект

Насос котлового (внутреннего) контура, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

Теплообменник контура ОВ пластинчатый «Ридан», Россия

2

Модуль регулирования расхода греющей среды (клапан 3-х ходовой регулирующий, датчики, блок управления), Германия

1

Контур ГВС в составе:

1 комплект

Насос контура ГВС, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

Теплообменник контура ГВС пластинчатый «Ридан», Россия

2

Комплект арматуры ГВС (клапан регулирующий, датчики, блок управления), Германия

1 комплект

Газорегуляторный пункт с двумя линиями редуцирования (основная/резервная)

1 комплект

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1  комплект

Учет расхода газа (поагрегатно)

2

Учет отпущенной тепловой энергии

1 комплект

Проект котельной (стадия «П»)

1 комплект
