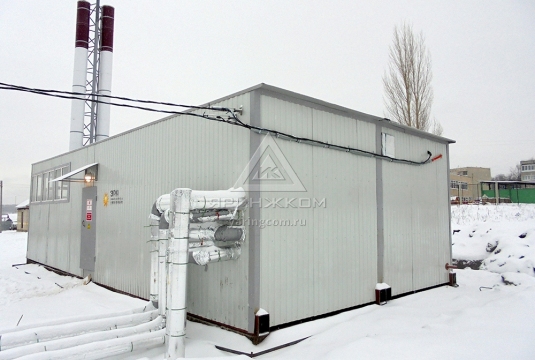

Типовое решение блочно-модульной дизельной котельной 0,4 т. пара/час (2 котла)

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) с помещением временного пребывания оператора

2

1.1

Котел паровой ВНР 200, "I.VAR", Италия, двухходовой, с реверсивной топкой, производительность 200 кг/час, рабочее давление до 11,5 бар

В комплектации:

• 1 главный паровой клапан
• 2 предохранительных клапана
• 2 индикатора уровня прямого действия
• 1 манометр с большой шкалой и контрольным фланцем
• 1 питательная группа, состоящая из:
  • 2 центробежных насоса
  • 2 фильтра на всосе каждого насоса
  • 3 обратных клапана
  • 3 запорных клапана
• 1 группа дренажа, состоящая из:
  • 1 запорный клапан продувки
  • 1 отсечной клапан
• 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
• 2 зонда мин. уровня
• 1 рабочее реле давления
• 1 предохранительное реле давление – ручная перезарядка
• 1 электрический шкаф управления, состоящий из:
  • Главной клеммной шины
  • переключатель управления электронасоса
  • переключатель управления горелки
  • реле зонда для регуляции уровня
  • предохранительное реле зонда для низкого уровня
  • предохранительное реле зонда для самого низкого уровня
  • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
  • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
  • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

2

1.2

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

• 1 таймер
• 1 дренажный пневматический клапан
• 1 электроклапан
• 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

1.3.

Датчик аварийного верхнего уровня

2

1.4.

Насос подпиточный (Wilo/Grundfoss)

2 (1 резерв)

1.5.

Деаэратор

1

1.6.

Линия возврата конденсата

1 комплект

1.7.

Водоподготовительная установка

1

1.8.

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

2.1

Горелка дизельная, Италия/Германия

2

2.2

Линия подачи дизельного топлива: отсечной клапан, запорная арматура, система фильтрации, насосная группа

1 комплект

3.1

Силовой щит ВРУ

1 комплект

3.2

Комплект средств основного и аварийного освещения

1 комплект

4.1

Водяной калорифер

1

4.2

Вентилятор вытяжной

1

4.3.

Электроконвектор

2

4.4.

Дефлектор вытяжной

2

5.1

Распределительный щит управления с элементами автоматики и управления

1

5.2

Датчики давления, температуры, манометры, термометры, термостаты

1 комплект

5.3

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 комплект

5.4

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 комплект

5.5

Пожарная сигнализация и пожарное оборудование

1 комплект

6.1

Учет электроэнергии

1

6.2

Учет исходной воды

1

6.3

Учет расхода дизельного топлива

1 комплект

7.1

Самонесущая дымовая труба с комплектом газоходов

1

8.1

Трубопроводы, теплоизоляция, крепления

1 комплект

9.1

Пакет документации на котельную (рабочий проект)

1 комплект

9.2

Паспорт

1

9.3

Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Блок-модуль административно-хозяйственный, автономный (металлоконструкция с ограждениями из сэндвич - панелей)

1

1.1.

Группа автоматической продувки по солесодержанию TDS (верхняя продувка) в составе:

• 1 датчик электропроводимости
• 1 дренажный пневматический клапан
• 1 охладитель проб
• 1 ручной запорный клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

1

2.1

Учет учета расхода пара

1 комплект

3.1

Проект котельной (стадия «П»)

1 комплект

4.1.

Автоматизированное рабочее место для удаленной работы (персональный компьютер/ноутбук, приемно-передающее устройство, устройство вывода информации, программное обеспечение)

1 комплект
