Центральные тепловые пункты
– это мощная автоматизированная теплоэнергетическая установка полной заводской готовности, предназначенная для централизованного теплоснабжения и горячего водоснабжения большого количества абонентов (жилых микрорайонов, промышленных предприятий, социальных и коммерческих объектов).
Описание
Компания АО «Яринжком» производит центральные тепловые пункты в двух основных видах исполнения:

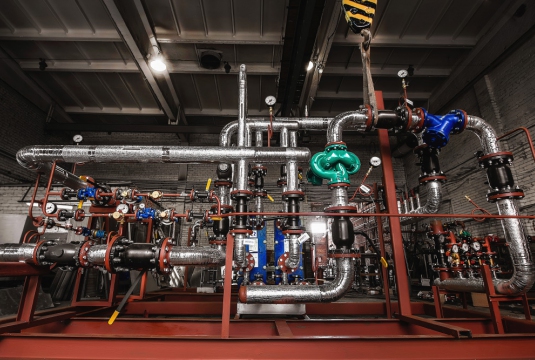

- ЦТП на раме (открытого типа) — всё оборудование монтируется на единой жесткой металлической раме, поставляется в разобранном или частично собранном виде и устанавливается в подготовленном помещении Заказчика;
- ЦТП в блочно-модульном исполнении — полностью готовый тепловой пункт размещается внутри одного или нескольких блок-контейнеров с сэндвич-панелями, имеет собственные системы отопления, вентиляции, освещения и (по желанию) пожарно-охранную сигнализацию.
Оба варианта изготавливаются под конкретную тепловую нагрузку и техническое задание Заказчика.
Центральные тепловые пункты компании «Яринжком» решают задачи по приему теплоносителя от магистральных тепловых сетей (ТЭЦ или котельных), регулированию его параметров, распределению по системам потребления и защите местных сетей от аварийных ситуаций.
В отличие от индивидуальных тепловых пунктов (ИТП), которые обслуживают 1–2 здания, ЦТП рассчитаны на тепловую нагрузку от нескольких десятков до тысяч Гкал/ч и обеспечивают теплом и горячей водой целые кварталы, промышленные зоны и районы.
По желанию Заказчика ЦТП комплектуются современной автоматикой, системами диспетчеризации, коммерческим учетом тепла и дистанционным управлением.
ЦТП производства АО «Яринжком» выполняют следующие функции:
- преобразование вида и параметров теплоносителя (давление, температура);
- автоматическое регулирование расхода тепла в зависимости от погодных условий и графика потребления;
- распределение теплоносителя по системам отопления, вентиляции и ГВС;
- защита местных систем от превышения давления и температуры;
- коммерческий и технический учет тепловой энергии и расхода теплоносителя;
- подпитка и заполнение систем теплоснабжения;
- водоподготовка для контура ГВС;
- аккумулирование теплоты (при необходимости).
Преимущества
- Полная заводская готовность
- Всё оборудование проходит монтаж, обвязку, электротехнические работы и комплексные испытания на производственной площадке «Яринжком». На объект ЦТП поступает полностью готовым к подключению.
- Гибкость компоновки
- Два вида исполнения (на раме и блочно-модульное) позволяют выбрать оптимальное решение: от размещения в существующем здании до полностью автономного пункта в условиях плотной застройки или отсутствия помещений.
- Долговечность и надежность
- Применение оборудования ведущих производителей и антикоррозионной защиты гарантирует срок службы не менее 15–20 лет при минимальных затратах на обслуживание.
- Высокая степень автоматизации
- Современные контроллеры и датчики обеспечивают погодозависимое регулирование, защиту от аварий и удаленный мониторинг. Это снижает эксплуатационные расходы и исключает человеческий фактор.
- Соответствие всем нормам
- ЦТП проектируются и изготавливаются в строгом соответствии с СП 124.13330.2012, СП 89.13330.2016, ГОСТ 30494, СанПиН и требованиями ПАО «МОЭК», ПАО «Россети» и местных теплоснабжающих организаций.
Доставка, монтаж и ПНР
- Доставка
- ЦТП в блочно-модульном исполнении перевозятся автомобильным или железнодорожным транспортом по всей России и странам ЕАЭС. ЦТП на раме доставляются в разобранном виде или отдельными укрупненными узлами.
- Монтаж
- Для ЦТП на раме — установка оборудования в помещении Заказчика, обвязка трубопроводами, подключение;
- Для блочно-модульного ЦТП — установка на фундамент, стыковка блоков (при необходимости), подключение к внешним сетям.
- Пуск и наладка
ПНР выполняются в два этапа:
- На заводе — полные гидравлические и электрические испытания, настройка автоматики, 72-часовые приёмо-сдаточные испытания.
- На объекте — окончательная настройка под реальные параметры сети, сдача инспектору теплоснабжающей организации и передача Заказчику.
По окончании оформляется полный комплект исполнительной и приемо-сдаточной документации.
