Газопоршневые электростанции (ГПЭ) – это автоматическая установка для выработки электрической энергии, установленная на металлический каркас (раму). В состав ГПЭ на раме входит газопоршневый двигатель, состыкованный с генератором, и система полного управления. Комплектуются стартером и зарядным генератором для удобного запуска. Производство газопоршневых электростанций на раме от «Яринжком» обеспечивает Заказчику простоту в использовании, надежность установки, высокий КПД и экономичность. Возможно исполнение как с утилизатором тепла, так и без него.

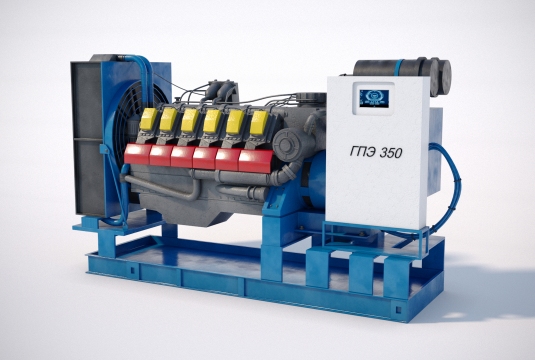

Описание ГПЭ на раме

ГПЭ может использоваться для самых разных проектов. Будучи гарантированным и постоянным источником электроэнергии, газопоршневая генераторная установка является оптимальным вариантом для частной застройки, торговых комплексов, банков, аэропортов, производственных и промышленных предприятий, месторождений.

Использование газопоршневой установки в качестве основного источника получения энергии является экономически выгодным решением. Даже при возникающих перебоях в снабжении электроэнергией из единой энергетической системы мы гарантируем полное обеспечение потребителя недорогой энергией.

Газопоршневые электростанции на раме от компании «Яринжком» рекомендуется использовать как основной источник электроэнергии. Для безопасной работы ГПЭ мы предлагаем устанавливать электростанцию в параллельную работу с сетью. В случае внезапного отключения подачи газа или остановки двигателя централизованная сеть подключается автоматически без помощи персонала. Хорошим решением будет использование электростанции в удаленных районах, где нет возможности получать электроэнергию из центральных районов. Газопоршневые электростанции можно устанавливать на любых территориях, где необходимо получать экономию по стоимости электроэнергии. При использовании наших электростанций стоимость получаемой электроэнергии в 1,5–2,5 раза ниже.

В качестве топлива современные ГПЭ могут использовать:

  • природный газ;
  • попутный нефтяной газ;
  • пропан, бутан;
  • древесный газ;
  • коксовый газ;
  • пиролизный газ;
  • газ мусорных свалок, сточных вод;
  • биогаз/синтез газа;
  • шахтный метан.
Расчёт стоимости в 1 клик!
Нажимая кнопку «Получить консультацию» вы подтверждаете свое согласие с согласием на обработку персональных данных и политикой компании в отношении персональных данных.

Преимущества ГПЭ на раме

Экономичность
Электроэнергия от ГПЭ в 1,5-2,5 раза ниже стоимости «бытовой/централизованной электроэнергии».
Размеры и габариты
Низкие затраты на доставку. Готовые газопоршневые электростанции отличаются компактными габаритными размерами и небольшим весом, что позволяет перевозить их грузовыми машинами среднего класса грузоподъемностью до 8 тонн. Также осуществляем доставку ЖД транспортом в удаленные регионы. Не требуется разрешения на перевозку. Быстрые сроки изготовления и поставки.
Серийное производство
Ускоренные сроки поставки и качественное изготовление установок. Это возможно за счет серийного производства, квалифицированного персонала, производственных мощностей.
Быстрый монтаж
Монтаж газопоршневых электростанций занимает несколько часов, т.к. они поставляются в полной заводской готовности. Монтаж включает в себя установку на подготовленный фундамент, подачу газа и подключение потребителей.
Автоматизация и диспетчеризация
ГПЭ полностью автоматизированы и оснащены всеми необходимыми системами контроля и безопасности.
Удаленный доступ к управлению.
Контролировать работу, рабочие параметры электростанции, характеристики вырабатываемой электроэнергии можно удаленно через интернет, имея компьютер с нашей программой, которая входит в комплектацию оборудования, или по 485 интерфейсу.

В «Яринжком» вы можете приобрести газопоршневые электростанции на раме, выбрав один из вариантов комплектации или отправив заявку на расчет стоимости.

Комплектация ГПЭ на раме

Без утилизатора тепла

Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

30/37,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

54

Частота вращения вала двигателя, мин-1

1 500

Давление газа, (кг/см2)

1-5

Система охлаждения, л

18

Система смазки, л

14

Удельный расход топлива при номинальной мощности, м3/ч

15

Габаритные размеры, мм длина x ширина x высота

2 220х1 000х1 580

Масса сухого электроагрегата, кг

980

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

15 000

Стандартная комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 30 кВт;
  • базовая рама;
  • система выпуска без глушителя;
  • система впуска с воздушными фильтрами;
  • система топливоподачи;
  • газовые редуктора,
  • система охлаждения с водяным радиатором;
  • система охлаждения масла с масляным радиатором;

Двигатель:

  • Первичный двигатель Д246.1, модернизированный ИК «Ярижком» 4-тактный, 4-цилиндровый с рядным расположением цилиндров и жидкостным охлаждением, без наддува.

Силовой генератор:

  • Генератор синхронный, мощностью 30 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

60/75

Максимальная часовая мощность, кВт/кВА

66/ 82,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

108

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

36

Система смазки, л

34

Удельный расход топлива при номин. мощности, м3

24

Габаритные размеры, мм (Д х Ш х В)

2200x1075x1700

Масса сухого электроагрегата, кг

1800

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

Комплектация:

  • Газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 60кВт;
  • базовая рама;
  • система выпуска без глушителя шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-60;
  • система охлаждения масла с масляным радиатором;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-236 модернизированный  ИК «Яринжком», 4-тактный, 6-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, без наддува.

Генератор:

  • Генератор синхронный 60 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

100 / 125

Максимальная часовая мощность, кВт/кВА

110 / 137,5

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

180

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

36

Система смазки

34

Расход топлива при номинальной мощности, м3

35

Габаритные размеры (на раме), Д x Ш x В, мм

2450 x 1040 x 1670

Масса сухого электроагрегата, кг

2 050

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

Комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 100 кВт;
  • базовая рама;
  • система выпуска с глушителем;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-130у;
  • система охлаждения масла с масляным радиатором;
  • комплект аккумуляторных батарей (1 шт.);
  • комплект эксплуатационной документации;
  • 1-ая степень автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ 238: модернизированный ИК «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува.

Генератор:

  • Генератор синхронный 100 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

150/187,5

Максимальная часовая мощность, кВт/кВА

165/206,25

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

270

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

0,5-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

37,5

Габаритные размеры, мм длина x ширина x высота

2 700 х 1 290 х 1600

Масса сухого электроагрегата, кг

2 650

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 150 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-180;
  • система охлаждения масла с масляным радиатором;
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238Д: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом.

Силовой генератор:

  • Генератор синхронный, мощностью 150 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность, кВт/кВА

200/250

Максимальная часовая мощность, кВт/кВА

220/ 275

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

360

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см²

1-5

Система охлаждения, л

60

Система смазки, л

34

Удельный расход топлива при номинальной   мощности, м3

70

Удельный расход масла, % от расхода топлива

0,2

Габаритные размеры, мм длина x ширина x высота

2865 x 1233 x 1175

Масса сухого электроагрегата, кг

2 700

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Стандартная комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощность 200 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушным фильтром;
  • система газоподачи;
  • газовые редуктора;
  • система охлаждения с водяным радиатором РВ-240 + дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);

Двигатель:

  • Первичный двигатель ЯМЗ-7514 дизельный, модернизированный ИК «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха.

Силовой генератор:

  • Генератор синхронный, мощностью 200 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность, кВт/кВА

250/312,5

Максимальная часовая мощность, кВт/кВА

275/343,75

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

450

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см²

1-5

Система охлаждения, л

70

Система смазки, л

33

Расход топлива при номинальной мощности, нм3

87,5

Габаритные размеры, мм (Д х Ш х В)

2910 x 1172 x 1720

Масса сухого электроагрегата, кг

3 150

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощность 250 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушным фильтром;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-300 + доп. радиатор РВ-400;
  • охладитель наддувочного воздуха типа "воздух-воздух"
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);

Основные комплектующие:

Двигатель:

  • Первичный двигатель ТМЗ-8435: модернизированный ИК «Яринжком» , 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа «воздух-воздух».

Силовой генератор:

  • Генератор синхронный 250 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

315 / 393

Максимальная часовая мощность, кВт/кВА

346 / 433

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

570

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

85

Система смазки

50

Удельный расход топлива при номин. мощности, м3

110,2

Габаритные размеры, мм (Д x Ш x В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 315 кВт;
  • базовая рама;
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации.
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» , 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".
  • Силовой генератор:

    • Генератор синхронный 315 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

350/437,5

Максимальная часовая мощность, кВт/кВА

385/ 481

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

630

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

86

Система смазки, л

65

Расход топлива при номинальной мощности, м3

125,2

Габаритные размеры, мм (Д х Ш х В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 350 кВт;
  • базовая рама;
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком»  4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 350 кВт

С утилизатором тепла

Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

60/75

Максимальная часовая мощность, кВт/кВА

66/ 82,5

Тепловая мощность*, кВт

60*

Расход теплоносителя*, м3

1,56*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

108

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

36

Система смазки, л

34

Удельный расход топлива при номин. мощности, м3

24

Габаритные размеры, мм (Д х Ш х В)

2200x1075x1700

Масса сухого электроагрегата, кг

1800

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

25 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • Газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 60 кВт;
  • базовая рама;
  • система выпуска без глушителя шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-60
  • система охлаждения масла с масляным радиатором;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-236   модернизированный  ИК «Яринжком» , 4-тактный, 6-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, без наддува.

Генератор:

  • Генератор синхронный 60 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

100/125

Максимальная часовая мощность, кВт/кВА

110/137,5

Тепловая мощность, кВт*

80*

Расход теплоносителя*

3,42*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

180

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

35

Габаритные размеры, мм длина x ширина x высота

2 450 х 1 040 х 1670

Масса сухого электроагрегата, кг

2 050

Гарантийная наработка, м.ч.

3 000

Ресурс до капитального ремонта, м.ч.

30 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 100 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-130у;
  • система охлаждения масла с масляным радиатором;
  • комплект аккумуляторных батарей (1 шт.);
  • комплект эксплуатационной документации;
  • 1-ая степень автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238М2: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува.

Силовой генератор:

  • Генератор синхронный, мощностью 100 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

150/187,5

Максимальная часовая мощность, кВт/кВА

165/206,25

Тепловая мощность, кВт*

110*

Расход теплоносителя*

3,06*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

270

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

0,5-5

Система охлаждения, л.

36

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

37,5

Габаритные размеры, мм длина x ширина x высота

2 700 х 1 290 х 1600

Масса сухого электроагрегата, кг

2 650

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 150 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовый редуктор;
  • система охлаждения с водяным радиатором РВ-180;
  • система охлаждения масла с масляным радиатором;
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-238Д: модернизированный ИК «Яринжком»  4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом.

Силовой генератор:

  • Генератор синхронный, мощностью 150 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

200/250

Максимальная часовая мощность, кВт/кВА

220/275

Тепловая мощность, кВт*

160*

Расход теплоносителя*

6,85*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

360

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

60

Система смазки,л.

34

Удельный расход топлива при номинальной мощности, м3

70

Удельный расход масла, % на 1 кВт/ч

0,2

Габаритные размеры, мм длина x ширина x высота

2 865 х 1 233 х 1175

Масса сухого электроагрегата, кг

2 700

Гарантийная наработка, м.ч.

3 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 200 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • система газоподачи;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-240 и дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • 1-ая степень автоматизации (пульт управления первой степени автоматизации);

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-7514 дизельный, модернизированный АО «Яринжком» 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха

Силовой генератор:

  • Генератор синхронный, мощностью 200 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

250/312,5

Максимальная часовая мощность, кВт/кВА

275/343,75

Тепловая мощность, кВт*

160*

Расход теплоносителя*

6,85*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

450

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л.

70

Система смазки,л.

33

Удельный расход топлива при номинальной мощности, м3

87,5

Габаритные размеры, мм длина x ширина x высота

2 910 х 1 172 х 1720

Масса сухого электроагрегата, кг

3 150

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

15 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор мощностью 250 кВт;
  • базовая рама;
  • система выпуска с глушителем шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-300 и дополнительный радиатор РВ-400;
  • охладитель наддувочного воздуха типа "воздух-воздух" нашего производства;
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • 1-ая степень автоматизации (пульт управления первой степени автоматизации);
  • комплект эксплуатационной документации.

Основные комплектующие:

Двигатель:

  • Первичный двигатель ТМЗ-8435: модернизированный АО «Яринжком», 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа «воздух-воздух».

Силовой генератор:

  • Генератор синхронный, мощностью 250 кВт.
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

315 / 393

Максимальная часовая мощность, кВт/кВА

346 / 433

Тепловая мощность*, кВт

250*

Расход теплоносителя*, м3

7,17*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

570

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения

85

Система смазки

50

Удельный расход топлива при номин. мощности, м3

110,2

Габаритные размеры, мм (Д x Ш x В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

* действительно для установок с системой утилизации тепла

Комплектация:

  • газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 315 кВт;
  • базовая рама;
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации.
  • 1-ая степень автоматизации: пульт управления первой степени автоматизации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» , 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 315 кВт
Основные технические характеристики:

Наименование параметра

Значение

Номинальная мощность (длительная), кВт/кВА

350/437,5

Максимальная часовая мощность, кВт/кВА

385/ 481

Тепловая мощность*, кВт

250*

Расход теплоносителя*, м3

7,17*

Род тока

переменный трехфазный

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный коэффициент мощности

1

Номинальный ток, А

630

Частота вращения вала двигателя, мин-1

1500

Давление газа, кг/см2

1-5

Система охлаждения, л

86

Система смазки, л

65

Расход топлива при номинальной мощности, м3

125,2

Габаритные размеры, мм (Д х Ш х В)

3450x1300x1700

Масса сухого электроагрегата, кг

4 000

Гарантийная наработка, м.ч.

2 000

Ресурс до капитального ремонта, м.ч.

50 000

Комплектация:

  • Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером;
  • силовой синхронный генератор, мощность 350 кВт;
  • базовая рама;
  • система выпуска с глушителями шума;
  • система впуска с воздушными фильтрами;
  • газовые редукторы;
  • система охлаждения с водяным радиатором РВ-400 + дополнительный радиатор РВ-400;
  • встроенный в двигатель охладитель наддувочного воздуха (ОНВ);
  • система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • комплект эксплуатационной документации;

Основные комплектующие:

Двигатель:

  • Первичный двигатель ЯМЗ-Э8502: модернизированный ИК «Яринжком» 4-тактный, 12-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".

Силовой генератор:

  • Генератор синхронный 350 кВт

Документация

Котельные

по типу исполнения:

по виду топлива:

по типу тепловой нагрузки:

специальные решения:

по размещению:

по типу котлоагрегатов:

Дымовые трубы

Стальные резервуары

Промышленные дымоходы

Тепловые пункты

Блочно-модульные здания Модульные тепловые установки Газопоршневые электростанции Спецпредложения

Скачать каталог
Звонок бесплатный 8 800 333-99-01 Заказать звонок Написать нам
