Энергоцентр установленной электрической мощностью 2,0 МВт, тепловой мощностью 10,65 МВт в 2-е очереди строительства

Назначение:Комбинированная генерация электроэнергии и тепловой энергии (Когенерация)
Место отгрузки:г. Лосино-Петровский
Дата отгрузки:Август 2016

Характеристики

Количество блоков

4

Мощность

10,6 Мвт

Температурный график

 95° / 70° С

Габариты (ДхШхВ)

13,0 х 13,6 х 3,9 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 20 метров

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты 13,0х13,6х3,9 м

4

Тепломеханическое оборудование



2

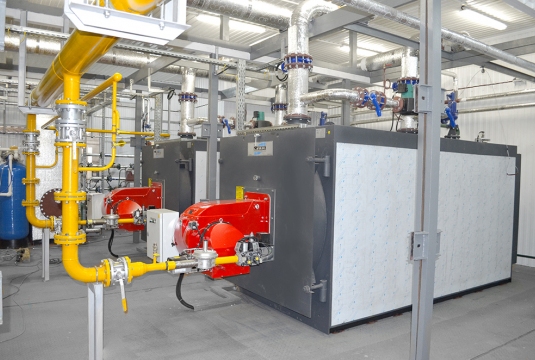

Стальной водогрейный котел Super-RAC с каскадным управлением, теплопроизводительность 3 550 кВт, I.VAR industry S.r.1, ИТАЛИЯ или аналог импортный.

2

3

Бак расширительный котла

2

4

Насос рециркуляции котла WILO

2

5

Водоподготовительная установка, производительность 5,2 м3/ч, Россия

1

6

Насос котлового контура G=153 м3/ч*, H=20 м.в.ст.* WILO

3(1 резерв)

7

Насос сетевого контура c функцией частотного регулирования G=183,2 м3/ч*, H=45 м.в.ст.* WILO

3(1 резерв)

8

Модуль регулирования расхода греющей среды

1

9

Теплообменник контура отопления, теплопроизводительность 3,55 МВт, производитель «Ридан», Россия.

3

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

11

Линия подпитки в составе:

- бак запаса подпиточной воды V=5м3

- насос подпиточный WILO - 2(1 резерв)

- комплект арматуры;

- автоматика.

1 компл.

Оборудование подачи и сжигания топлива



12

Горелка Горелка GAS P 350/M CE MEC + R. CE-CT D2" «FBR», Италия (или аналог импортный).

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан.

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

(редуцирование для котлов)

1

Электрооборудование



16

Силовой щит ВРУ, приборы автоматики

1 компл.

17

Щит насосного оборудования

1 компл.

Отопление и вентиляция котельного зала



18

Водяной калорифер

3

19

Вентилятор вытяжной

4

20

Дефлектор

3

Приборы КИПиА



21

Распределительный щит управления с элементами автоматики и управления

1 компл.

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

25

Кабельная продукция, освещение (основное, аварийное, ремонтное)

Узлы учета



26

Учет электроэнергии

1

27

Учет исходной воды

1

28

Учет тепловой энергии (Коммерческий)

1 компл.

29

Измерительно-вычислительный комплекс газа

1 компл.

30

Поагрегатный (технологический) учет газа

2

31

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 20 метров

1

32

Трубопроводы, теплоизоляция, крепления

1 компл

33

Паспорт
