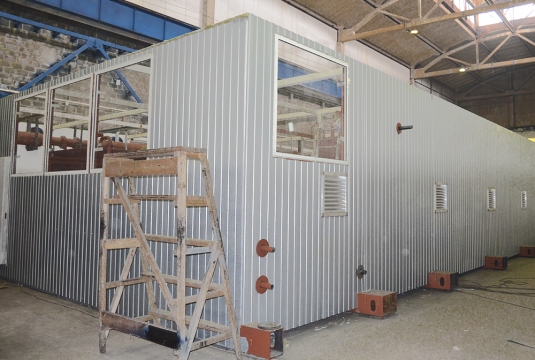

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления административных, бытовых и производственных помещений.
Место отгрузки:Московская область
Дата отгрузки:Ноябрь 2015

Характеристики

Количество блоков

5

Мощность

18 Мвт

Температурный график



Габариты (ДхШхВ)

12х19х4,6 м.

Топливо основное

Печное, светлое

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменная самонесущая с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 18 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:12,0х17,0х4,5*

5

Тепломеханическое оборудование



2

Стальной водогрейный котел «Vitomax 100 LW» мощностью 6000 кВт, «Viessmann»,  Германия.

3

3

Бак расширительный котла Германия/Дания

3

4

Водоподготовительная установка

1компл

5

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

3

6

Насос сетевого контура ОВ с функцией частотного регулирования, G=129,0 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss/KSB)

5(2 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



8

Горелка двухступенчатая топливо - печное светлое, вязкость 8,00 мм2/с «CIB Unigas»/ «Ecoflam», Италия.

3

9

Линия подачи топлива (трубопроводы, комплект арматуры, автоматика, насосная группа)

1компл.

10

Сигнализаторы загазованности RGD по CO, «Sietron», Италия

1компл.

Электрооборудование



11

Силовой щит ВРУ, приборы автоматики

1 компл

Отопление и вентиляция котельного зала



12

Водяной калорифер

3

13

Вентилятор вытяжной

2

Приборы КИПиА



14

Распределительный щит управления с элементами автоматики и управления

1 компл

15

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

17

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Узлы учета



18

Учет электроэнергии

1

19

Учет исходной воды

1







20

Дымовая труба ферменная самонесущая с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 18 м.

1

21

Пристроенный склад хранения жидкого топлива:

  • емкость прямоугольная, объем 25м3 – 2 шт.,
  • утепленный блок модуль габариты, ДхШ, м:12,0х3,4*– 1 шт.,
  • система подогрева топлива, поддержание температуры - 40°С
  • система отопления, вентиляции, освещения – 1 компл.

1

22

Емкость для сбора проливов – подземный одностенный горизонтальный резервуар объемом 25м3

1

23

Емкость для сбора проливов - подземный одностенный горизонтальный резервуар объемом 5м3

1

24

Трубопроводы, теплоизоляция, крепления

1 компл

25

Пакет рабочей документации на котельную

1 компл

26

Паспорт

1
