№ п/п |
Наименование (характеристика) |
Кол-во |
|---|---|---|
|
1 |

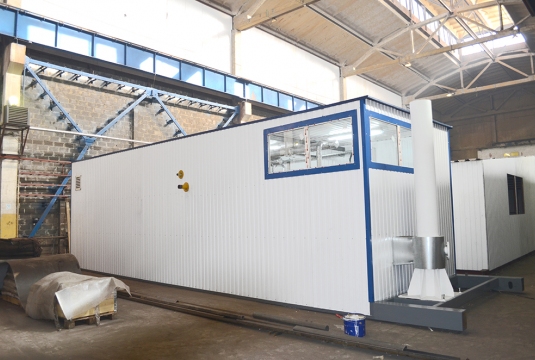

Блок-модуль, (металлоконструкция с ограждениями из «сэндвич» панелей) Габариты рамы (ДхШхВ): 12 х 3,4 х 3,2 м.* |
1 |
|
Тепломеханическое оборудование | ||
|
2 |
Стальной водогрейный котел «REX 62» 620 кВт, «ICI Caldaie» с термостатной панелью управления, Италия |
2 |
|
3 |
Водоподготовительная установка |
1 |
|
4 |
Мембранный расширительный бак (котловой), «Reflex N», V= 140 л. |
2 |
|
5 |
Насос сетевой, G= 42,7 м3/ч., H=50 м.в.ст., Германия/Дания (WILO/Grundfos) |
2 (1 резерв.) |
|
6 |
Насос рециркуляционный (котловой), G= 5,4 м3/ч., H=10 м.в.ст., Германия/Дания (WILO/Grundfos) |
2 (1 резерв.) |
|
7 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1компл. |
|
Оборудование подачи и сжигания топлива | ||
|
8 |
Горелка блочная газовая BLU 1000.1 PR TL (245-875 кВт), прогрессивная, фирмы ECOFLAM |
2 |
|
9 |
Газовая линия: термозапорный клапан, отсечной электромагнитный клапан |
1компл. |
|
10 |
Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия |
1компл. |
|
Отопление и вентиляция котельного зала | ||
|
11 |
Калорифер |
1 |
|
12 |
Вентилятор |
1 |
|
Электрооборудование | ||
|
13 |
Силовой щит ВРУ, приборы автоматики |
1компл. |
|
Приборы КИПиА | ||
|
14 |
Распределительный щит управления с элементами автоматики и управления |
1 |
|
15 |
Датчики давления, температуры, манометры, термометры, термостаты |
1компл. |
|
16 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения |
1компл. |
|
17 |
Система пожаротушения, пожарная сигнализация и пожарное оборудование |
1компл. |
|
Узлы учета | ||
|
18 |
Измерительно-вычислительный комплекс газа СГ-ЭКВЗ |
1 компл. |
|
19 |
Учет тепла |
1компл. |
|
20 |
Учет электроэнергии |
1 |
|
21 |
Учет исходной воды |
1 |
|
22 |
Дымовая труба стальная, размещение – на площадке котельной, Н = 8 м. |
(2 шт.) |
|
23 |
Трубопроводы, теплоизоляция, крепления |
1компл. |
|
24 |
Пакет документации на котельную:
|
1компл. |
|
25 |
Паспорт |
1 |
