ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений
Место отгрузки:Казахстан
Дата отгрузки:Август 2015

Характеристики

Количество блоков

2

Мощность

4.5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х6,4х3,2 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 11х6,4х3,2 м.

2

Тепломеханическое оборудование

2

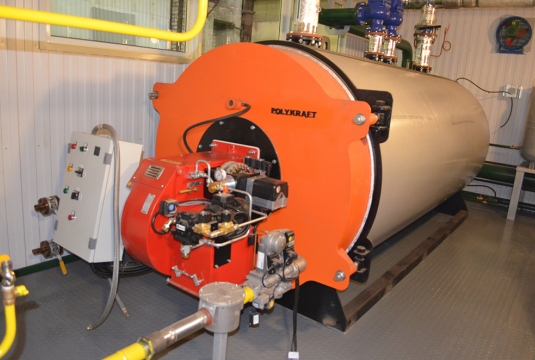

Стальной водогрейный котел «Duotherm» 2000 кВт,  «Polykraft», Россия

1

3

Стальной водогрейный котел «Duotherm» 2500 кВт,  «Polykraft», Россия

1



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, Q= 155 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 129 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=2,25 МВт

2

8

Расширительный мембранный бак котла, V=300

1

9

Расширительный мембранный бак котла, V=800

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

11

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

12

Горелка блочная газовая BLU 3000.1 PR TС (630-3000 кВт),  (3141754) прогрессивная, фирмы ECOFLAM, Италия

1

13

Горелка комбинированная прогрессивная MULTICALOR 400.1 PR TC

1

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

15

Линия подачи дизельного топлива

1компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

18*

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

2

20

Вентилятор вытяжной

1

Приборы КИПиА

21*

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

23*

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

24*

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

25

Учет тепла

1

26

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

27

Поагрегатный учет расхода газа

2

28

Учет электроэнергии

1

29

Учет исходной воды

1







30

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м.

1

31

Трубопроводы, теплоизоляция, крепления

1компл.

32

Пакет рабочей документации на котельную, включая стоимость проекта фундамента под котельную и дымовую трубу

1компл.

33

Паспорт

1
