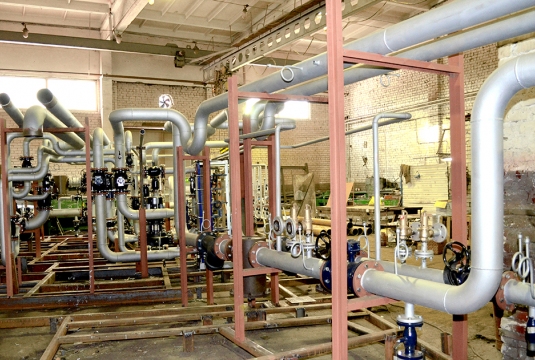

Индивидуальный тепловой пункт

1

Пластинчатый т/о системы отопления жилой части Q=1.19 Гкал/ч, Sпов=23м2, Nпл=48

1

2

Пластинчатый т/о системы ОВ торгового комплекса и автостоянки Q=1.19 Гкал/ч, Sпов=23м2, Nпл=48

1

3

Циркуляционный насос системы отопления жилой части G=53,3 м3/ч, Н=32,7 м вод.ст, Nпл=11 кв т

2

4

Циркуляционный насос системы отопления и вентиляции ТК и автостоянки G=35,5 м3/ч, Н=14,2 м вод.ст, Nпл=3,0 кв т

2

5

Подпиточный насос системы отопления жилой части

G=3,01 м3/ч, Н=28,9 м вод.ст, Nпл=0,55 кв т

2

6

Дренажный насос G=8,0 м3/ч, Н=11,0 м вод.ст, Nпл=1,1 кв т

2

7

Мембранный расширительный бак системы отопления жилой части V=1000 л, З=10 бар

1

8

Мембранный расширительный бак системы отопления и вентиляции ТК и автостоянки  V=600 л, З=6 бар

1

9

Охладитель проб горячей воды

1

10

Прибор автоматического контроля жесткости

1

11

Регулятор перепада давления Kvs=32 м3/ч  ( на вводе ТС), Ду 50,диапозон настройки 1-6 бар

1

12

Клапан  запорно-регулирующий суст. отопления жил. Части с электроприводом Kvs=20 м3/ч, Ду 40

1

13

Клапан  запорно-регулирующий суст. отопления отопления и вентиляции ТК и автостоянки с электроприводом Kvs=16 м3/ч, Ду 32

1

14

Клапан соленоидный с электроприводом Kvs=24 м3/ч, Ду 40

2

15

Клапан предохранительный, 10 бар 1 ½ х 2

2

16

Клапан предохранительный, 4 бар 1 1/4х 1/2

2

17

Грязевик абонентский вертикальный,  РУ 16   ДУ 200

1

18

Грязевик абонентский вертикальный,  РУ 16   ДУ 150

1

19

Грязевик абонентский вертикальный,  РУ 16   ДУ 125

1

20

Фильтр механический сетчатый фланцевый с магнитной вставкой РУ 16

2

21

Фильтр механический сетчатый фланцевый с магнитной вставкой РУ 16

1

22

Фильтр механический сетчатый фланцевый с магнитной вставкой РУ 16

1

23

Фильтр механический сетчатый фланцевый с магнитной вставкой РУ 16

1

24

Кран шаровой стальной фланцевый Ру 25 ДУ 200

2

25

Кран шаровой стальной фланцевый Ру 16 ДУ 150

4

26

Кран шаровой стальной фланцевый Ру 16 ДУ 125

9

27

Кран шаровой стальной фланцевый Ру 16 ДУ 100

9

28

Кран шаровой стальной фланцевый Ру 16 ДУ 80

3

29

Кран шаровой стальной фланцевый Ру 16 ДУ 65

6

30

Кран шаровой стальной фланцевый Ру 16 ДУ 50

2

31

Кран шаровой стальной под приварку Ру 16 ДУ 40

4

32

Кран шаровой полнопроходной  стальной под приварку Ру 25 ДУ 20

13

33

Кран шаровой стальной под приварку Ру 16 ДУ 15

32

34

Кран шаровой стальной под приварку Ру 16 ДУ 25

2

35

Клапан обратный межфланцевый РУ 16, Ду 150

55

36

Клапан обратный межфланцевый РУ 16, Ду 125

2

37

Клапан обратный межфланцевый РУ 16, Ду 65

2

38

Клапан обратный межфланцевый РУ 16, Ду 50

1

39

Клапан обратный межфланцевый РУ 16, Ду 40

1

40

Компенсатор фланцевый РУ 16, ДУ 150

4

41

Компенсатор фланцевый РУ 16, ДУ 125

4

42

Компенсатор фланцевый РУ 16, ДУ 40

4

43

Кран шаровой полнопроходной  стальной РУ 40, ДУ 15 со спускником Т=185С

4
