ГлавнаяОбъекты → Отопление жилых и производственных помещений

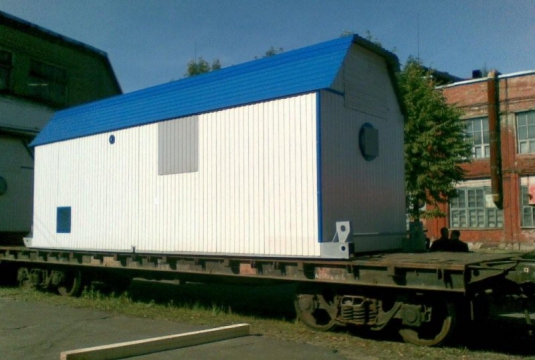

Отопление жилых и производственных помещений

Назначение:отопление
Место отгрузки:г. Тюмень
Дата отгрузки:Сентябрь 2009

Характеристики

Количество блоков

2

Мощность:

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6х9х3,7 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

стальная дымовая труба на оттяжках

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Тепломеханическое оборудование

Котел «Термотехник» ТТ100 мощность 3000 КВт водогрейный трехходовой газотрубно — дымогарного типа, производство — Россия.

2

Водоподготовительная установка на основе системы обезжелезивания и умягчения воды, производство — Россия

1

Насос контура отопления/вентиляция WILO BL100/340-30/4, Q=206 м³ /ч., H=35м.в.ст., производство — Германия

2

Насос ГВС WILO IL50/160-5,5/2, Q=17 м³ /ч., H=35м.в.ст., производство — Германия

2

Теплообменник пластинчатый контура ГВС, Funke, производство — Россия-Германия

1

Насос исходной воды Grundfos TP 32-25/2, производство - Германия

2

Мембранный расширительный бак котлового контура, производство — Германия

1

Газовое оборудование

Горелка газовая фирмы CIB UNIGAS P93A.M.PR.S.RU.A.8.50. Мощность 550-4100 кВт.. Pmin=135мбар., Pmax=500мбар., производство -Италия

2

Газовая линия: (предохранительно-сбросной клапан, отсечной электромагнитный клапан, газовый фильтр), производство — Россия

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO, производство — Италия

1

Электрооборудование

Силовой щит ВРУ, приборы автоматики, производство — Россия, Германия

1 компл.

Отопление и вентиляция котельной

Водяной калорифер, производство — Россия

1

Вентилятор вытяжной ВО3.15, производство — Россия

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления, производство – Россия, Германия

1

Датчики давления, температуры, манометры, термометры, термостаты, производство – Россия, Германия

1 компл.

Автоматика регулирования котельной, производство – Россия, Дания

1 компл.

Диспетчеризация котельной, производство – Россия, Германия

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование, производство — Россия

1 компл.

Узлы учета

Учет исходной воды. Производство — Россия

1

Учет электроэнергии. Производство — Россия

1

Узел учета тепла, производство — Россия

1

Дымовая труба Ø800мм., Н=20м., на растяжках , Производство –собственное

1
