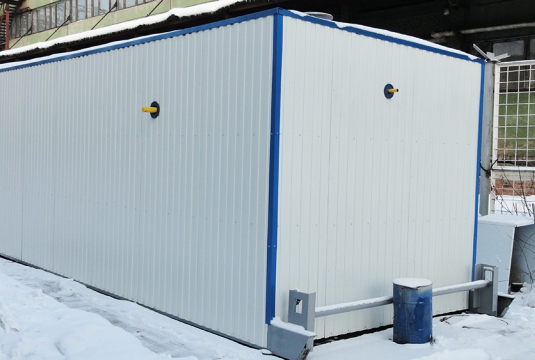

Отопление и горячее водоснабжение административно-бытовых помещений

Назначение:отопление и ГВС
Место отгрузки:с. Бабаево
Дата отгрузки:Ноябрь 2010

Характеристики

Количество блоков

1

Мощность:

0,3 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

3х7х3,1 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,1 МВт

Дымовая труба

Стальная дымовая труба высотой 10 м, H = 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел ИШМА-100  У2 (100 кВт), производство – Россия

3

3

Водоподготовительная установка

1

4

Насос сетевой WILO, Q= 7м3/ч., H=32м.в.ст., Германия

2

5

Емкостной водонагреватель для системы ГВС (40 кВт)

1

6

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Оборудование подачи и сжигания топлива

7

Газовая линия (клапан отсечной электромагнитный, клапан термозапорный)

1

Электрооборудование

8

Силовой щит ВРУ, приборы автоматики

1 комплект

Отопление и вентиляция

9

Водяной калорифер

1

10

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

11

Распределительный щит управления с элементами автоматики и управления

1

12

Датчики давления, температуры, манометры, термометры, термостаты

1 комплект

13

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 комплект

Узлы учета

14

Учет газа

1

15

Учет тепловой энергии

1

16

Учет электроэнергии

1

17

Учет исходной воды

1







18

Трубопроводы, теплоизоляция, крепления

1 комплект

19

Дымовая труба, диаметр и высота определяются расчетом при проектировании

2

20

Комплект проектной документации

1

Заказчик

Полное наименование: Муниципальное предприятие Бабаевского муниципального района «Служба заказчика». Сокращенное наименование: МП «Служба заказчика».

Основная деятельность: производство общестроительных работ по строительству автомобильных дорог, железных дорог, мостов, тоннелей и подземных дорог, а также управление эксплуатацией жилого фонда.
