№ п/п |
Наименование (характеристика) |
Кол-во |
|---|---|---|
|
1 |

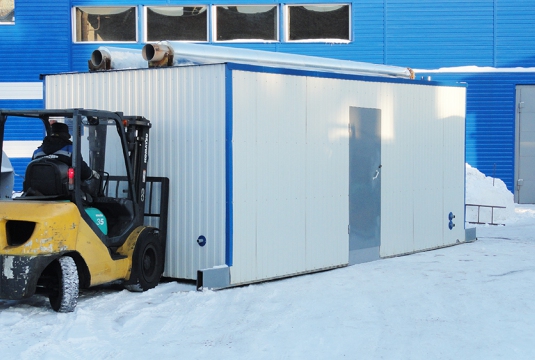

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей) |
1 |
|
Тепломеханическое оборудование | ||
|
2 |
Стальной водогрейный жаротрубный котел Riello (200кВт), Италия |
2 |
|
|
Комплектация котла |
|
|
2.1 |
Погружная гильза R3/4"x100мм |
2 |
|
2.2 |
Кабель горелки 1-й ступени 8,0м |
2 |
|
2.3 |
Кабель горелки 2-й ступени 8,0м |
2 |
|
2.4 |
Пульт управления котлом |
2 |
|
2.5 |
Кронштейн для крепления сист. упр-я. |
2 |
|
3 |
Водоподготовительная установка |
1 |
|
4 |
Насос сетевой WILO, Q= 14м3/ч., H=32м.в.ст., Германия |
2 |
|
5 |
Насос рециркуляции котловой WILO, Q= 5м3/ч., H=20м.в.ст., Германия |
1 |
|
6 |
Насос подпиточный |
2 |
|
7 |
Насос ГВС WILO, Q= 1,56м3/ч., H=32м.в.ст. Германия |
2 |
|
8 |
Теплообменник ГВС |
1 |
|
9 |
Комплект арматуры ГВС |
1 компл. |
|
10 |
Бойлер накопительный ГВС, V=1500л. |
1 |
|
11 |
Расширительный мембранный бак V=250л. |
1 |
|
12 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1 компл. |
|
Газовое оборудование | ||
|
13 |
Газовая горелка Riello, Италия |
2 |
|
14 |
Газовая линия: (клапан термозапорный, отсечной электромагнитный клапан, фильтр газовый) |
1компл. |
|
Электрооборудование | ||
|
15 |
Силовой щит ВРУ |
1 компл. |
|
16 |
Освещение |
1 компл. |
|
Отопление и вентиляция | ||
|
17 |
Водяной калорифер |
1 |
|
18 |
Вентилятор вытяжной ВО3.15 |
1 |
|
Приборы КИПиА | ||
|
19 |
Распределительный щит управления |
1 |
|
20 |
Датчики давления, температуры, манометры, термометры, термостаты |
1 компл. |
|
21 |
Система пожаротушения, пожарная сигнализация и пожарное оборудование |
1 компл. |
|
Узлы учета | ||
|
22 |
Учет электроэнергии |
1 |
|
23 |
Учет исходной воды |
1 |
|
|
||
|
24 |
Трубопроводы, теплоизоляция, крепления |
1 компл. |
|
25 |
Труба дымовая, H=10м.. Диаметр трубы определить проектом |
1 |
|
26 |
Комплект проектной документации на котельную |
1 компл. |
