ГлавнаяОбъекты → Отопление производственных и административных помещений

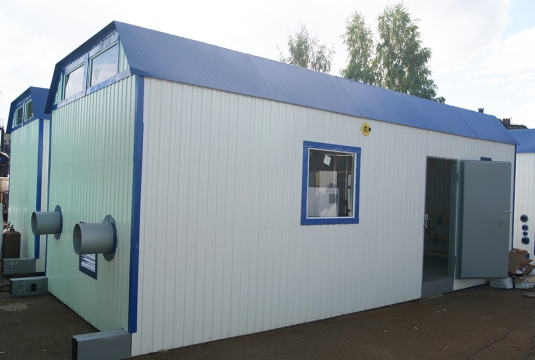

Отопление производственных и административных помещений

Назначение:отопление производственных и административных помещений
Место отгрузки:Нижегородская область
Дата отгрузки:Сентябрь 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

0,8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х3х3 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

стальная самонесущая труба высотой 10 м, H = 10 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 40» 400 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 28 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Автоматика подпитки

1 компл.

6

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

7

Линия подачи дизельного топлива:

  •  расходная емкость V=0,78м3
  •  насос подачи топлива
  •  комплект арматуры

1 компл.

Оборудование подачи и сжигания топлива

8

Комбинированная горелка газ/диз.  HP60 MG.PR.S.RU.A.0.50, CIB UNIGAS, мощность 170-523 кВт, Италия.

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

11

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

12

Водяной калорифер

1

13

Вентилятор вытяжной

1

Приборы КИПиА

14

Распределительный щит управления с элементами автоматики и управления

1

15

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

17

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

18

Учет электроэнергии

1

19

Учет исходной воды

1







20

Дымовая труба стальная. Н=10 м.

1

21

Трубопроводы, теплоизоляция, крепления

1 компл.

22

Комплект рабочей документации на котельную

1 компл.

23

Паспорт

1
