ГлавнаяОбъекты → Отопление и горячее водоснабжение производственных помещений

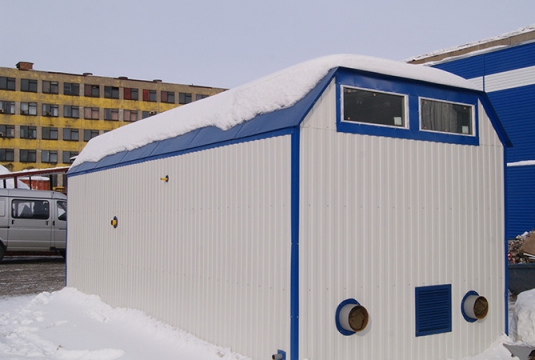

Отопление и горячее водоснабжение производственных помещений

Назначение:отопление и ГВС производства
Место отгрузки:г. Тутаев
Дата отгрузки:Март 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

0,8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6х3х3,1

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,15 МВт

Дымовая труба

нет

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный жаротрубный котел REX 40 (400кВт), Италия

2



Комплектация котла



2.1

Погружная гильза R3/4"x100мм

2

2.2

Кабель горелки 1-й ступени 8,0м

2

2.3

Кабель горелки 2-й ступени 8,0м

2

2.4

Пульт управления котлом

2

2.5

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой WILO, Q= 28м3/ч., H=32м.в.ст., Германия

2

5

Насос ГВС WILO, Q= 3м3/ч., H=32м.в.ст. Германия

2

6

Теплообменник ГВС

1

7

Комплект арматуры ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Газовое оборудование

9

Газовая горелка NG550, CIB UNIGAS, Италия

2

10

Газовая линия: (клапан термозапорный, отсечной электромагнитный клапан, фильтр газовый)

1 компл.

11

Сигнализатор загазованности RGD по CH4 и CO, Италия

1 компл.

12

Комплекс коммерческого учета газа

1

Линия редуцирования газа

13

Газорегуляторный пункт шкафной с обогревом с двумя линиями редуцирования (основная+резервная)

1

Электрооборудование

14

Силовой щит ВРУ

1 компл.

15

Освещение

1 компл.

Отопление и вентиляция

16

Водяной калорифер

1

17

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

18

Распределительный щит управления

1

19

Диспетчеризация котельной

1 компл.

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Счетчик газа (поагрегатный учет)

2

23

Учет электроэнергии

1

24

Учет исходной воды

1



25

Трубопроводы, теплоизоляция, крепления

1 компл.

26

Комплект проектной документации на котельную

1 компл.

Заказчик

ООО ПЛК «САТУРН»  изготавливает изделия из серых и высокопрочных чугунов с последующей механической обработкой, производит металлоконструкции любой сложности, а также грузоподъёмное и лифтовое оборудование.
