ГлавнаяОбъекты → Отопление производственных помещений

Отопление производственных помещений

Назначение:отопление производственных помещений
Место отгрузки:г. Ухта
Дата отгрузки:Июль 2012

Характеристики

Количество блоков

1

Производительность:

0,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3,2х3,3 м

Топливо основное

дизельное топливо

Топливо резервное

природный газ

ГВС

нет

Дымовая труба

стальная самонесущая высотой 12 м, Н= 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

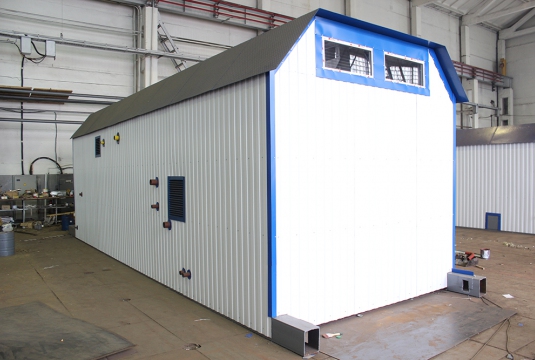

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) включая помещение для бака запаса дизельного топлива V=10m3

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 30» 300 кВт, «1С1 CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x 100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 11 мЗ/ч., Н=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Бак запаса подпиточной воды V=1 мЗ

1

6

Подпиточные насосы

2

7

Бак запаса дизельного топлива V=10 мЗ

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Комбинированная горелка газ/диз. НР60 MG.PR.S.RU.A.0.40, CIB UNIGAS,

мощность 170-523 кВт, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Линия подачи дизельного топлива

1 компл.

12

Сигнализаторы загазованности RGD по СН4 и СО, «Sietron», Италия

1 компл.

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14

Водяной калорифер

1

15

Вентилятор вытяжной

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет жидкого топлива

1

21

Учет электроэнергии

1

22

Учет исходной воды

1







23

Дымовая труба стальная. Н=12 м.

1

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Пакет рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

ООО «КСМ-14» производит все виды железобетонных изделий. Имеет вспомогательные подразделения, раствора бетонный узел, арматурный цех, электромонтажный сантехнический участки, Каменский щебеночный завод.

Компания КСМ-14 участвует в национальном проекте «Доступное жилье», а также выполняет строительство и капитальный ремонт социально значимых объектов.
