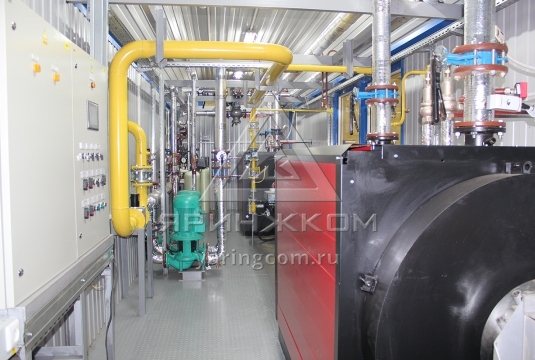

Блочно-модульная котельная установленной теплопроизводительностью 0,4 МВт

1

Рамная конструкция

1 компл.

2

Стальной водогрейный котел ИШМА-100 У2 (100 кВт), производство – Россия

3

Термостатическая панель котла

4

Расширительный бак (котловой), «Reflex»

5

Насос сетевой G=20,1* м3/ч, H=25* м.в.ст.

6

Насос рециркуляционный G=3,1* м3/ч, H=7* м.в.ст. WILO

7

Водоподготовительная установка:

Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,25 - 0,35 МПа

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

9

Горелка газовая двухступенчатая «Ecoflam»/ «F.B.R.», Италия.

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

13

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

14

Силовой щит ВРУ, приборы автоматики

1 компл.

Распределительный щит управления с элементами автоматики и управления

Датчики давления, температуры, манометры, термометры, термостаты

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

Система пожаротушения, пожарная сигнализация

Кабельная продукция, освещение (основное, аварийное, ремонтное)

Учет тепла

Учет электроэнергии

Учет исходной воды

Измерительно-вычислительный комплекс газа

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 15 метров.

Трубопроводы, теплоизоляция, крепления

Пакет рабочей документации на котельную

Паспорт
