ГлавнаяОбъекты → Блочно-модульная котельная установленной мощностью 1,5 МВт

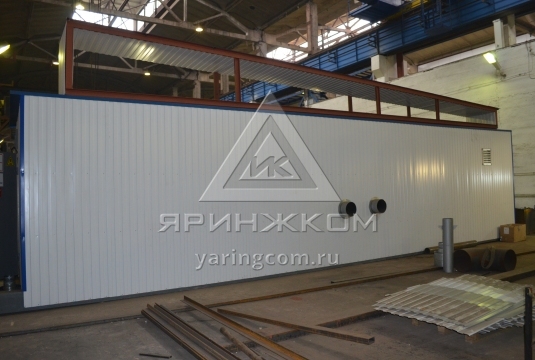

Блочно-модульная котельная установленной мощностью 1,5 МВт

Назначение:Для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки:г. Ярославль
Дата отгрузки:Декабрь 2021

Характеристики

Количество блоков

1

Мощность

1,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3 х 3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

-

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габаритные размеры (ДхШхВ): 11 х 3,2 х 3 м.

1 компл.

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 75» уст. мощность750 кВт

2

3

Водоподготовительная установка

1

4

Мембранный расширительный бак (котловой), «Reflex N», V= 140 л.

5

Насос сетевой, Q= 51,6 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

6

Насос рециркуляционный, Q= 6,5 м3/ч., H=10 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Насос подпиточный, Q= 0,7 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка газовая прогрессивная BLU 1000.1 PR TL, Ecoflam, Италия:

Газовая рампа GT-D2-MBDLE412-RP32-BLU/MULTI

Реле максимального давления газа KITPRES50, 2,5-50 mbar, 100-5800 кВт

Вставка антивибрационная RP32 -1''1/4 "

Шаровый кран отсечки газа RP 32 - 1" ¼

Датчик температуры воды 0-130°C

1 компл.

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13 Водяной калорифер 1
14 Вентилятор вытяжной  1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Поагрегатный (технологический) учет газа

2
20

Учет электроэнергии

21

Учет исходной воды

1
22

Дымовая труба мачтового типа с двумя индивидуальными теплоизолированными газоходами, расположение – собственном основании, рабочая поверхность – нерж. сталь, Øгазоходов=350 мм., Н=10 м.

2
23

Трубопроводы, теплоизоляция, крепления

1 компл.
24

Пакет рабочей документации на котельную

1 компл.
25

Паспорт
