ГлавнаяОбъекты → Блочно-модульная котельная установленной мощностью 1 МВт

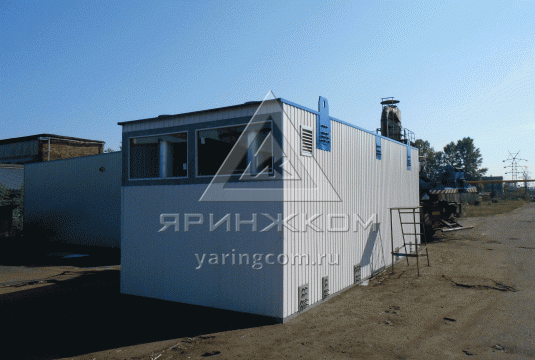

Блочно-модульная котельная установленной мощностью 1 МВт

Назначение:Для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Октябрь 2021

Характеристики

Количество блоков

1

Мощность

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3.4 х 3.3 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Стальная дымовая труба высотой 6 м, H = 6 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:10,0х3,4х3,3

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» мощностью 401-500 кВт,  «Viessmann», Германия.

2

3

Водоподготовительная установка

1

4

Насос контура ОВ G=35 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2 (1 резерв)

5

Насос сетевого контура ГВС G=2,7 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2 (1 резерв)

6

Теплообменник контура ГВС

1

7

Комплект арматуры контура ГВС

1 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка блочная газовая «CIB UNIGAS»/ «Ecoflam», Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13 Водяной калорифер 1
14 Вентилятор вытяжной  1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

19

Технологический учет газа

20

Учет электроэнергии

21

Учет исходной воды

1
22

Дымовая труба стальная. Высота - 6м.

2
23

Трубопроводы, теплоизоляция, крепления

1 компл.
24

Пакет рабочей документации на котельную

1 компл.
25

Паспорт
