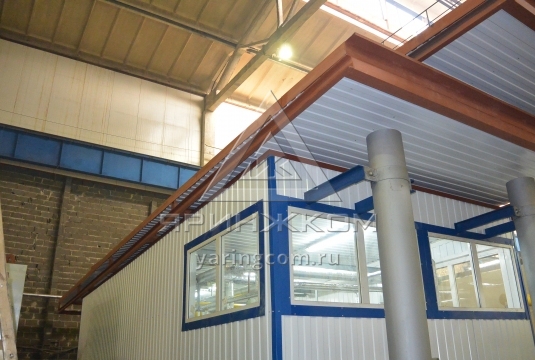

Блочно-модульная котельная установленной мощностью 0,327 МВт

Назначение:Для теплоснабжения административных помещений
Место отгрузки:г. Курск
Дата отгрузки:Ноябрь 2021

Характеристики

Количество блоков

1

Мощность

0,327 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8 х 3 х 2.95 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Стальная дымовая труба высотой 8 м, H = 8 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль  (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:8,0х3,0х2,95

1 компл.

(1 блок)

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100PV1», мощностью 151-200 кВт, с котловым каскадным контроллером «Vitotronic» 100, 300K; «Viessmann», Германия.

2

3

Бак расширительный котла

2

4

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

2

5

Водоподготовительная установка

1

6

Насос сетевого контура G=18 м3/ч., H = 40 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2 (1 резерв)

7

Насос контура ГВС G= 0,19м3/ч., H = 32 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2 (1 резерв)

8

Водонагреватель контура ГВС

1

9

Комплект запорной арматуры контура ГВС

1 компл.

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.
11

Линия подпитки в составе:

- насос подпиточный (2 ед.);

- комплект арматуры (1 компл.);

- автоматика (1 компл.).
1 компл.

Оборудование подачи и сжигания топлива

12

Горелка газовая, «CIB UNIGAS»/ «Ecoflam», Италия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16 Водяной калорифер 1
17 Вентилятор вытяжной  1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1 компл.
19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Измерительно-вычислительный комплекс газа

23

Учет электроэнергии

24

Учет исходной воды

1
25

Дымовая труба стальная на основании котельной. Высота - 8м.

2
26

Трубопроводы, теплоизоляция

1 компл.
27

Пакет рабочей документации на котельную

1 компл.
28

Паспорт
