ГлавнаяОбъекты → Блочно-модульная котельная установленной мощностью 1МВт

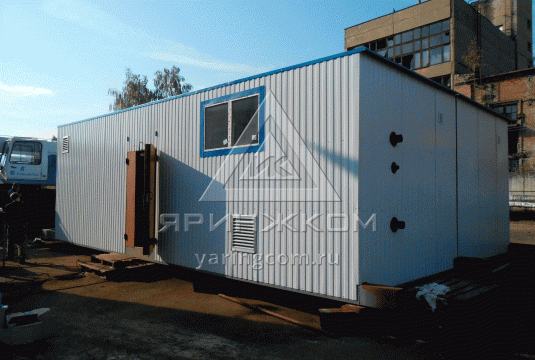

Блочно-модульная котельная установленной мощностью 1МВт

Назначение:Для теплоснабжения административных помещений
Место отгрузки:г. Красноярск
Дата отгрузки:Август 2021

Характеристики

Количество блоков

2

Мощность

1 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6х3,2 м

Топливо основное

Уголь

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

-

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль  (металлоконструкция с ограждениями из сендвич-панелей) включая помещение оператора. Габариты котельной (ДхШхВ): 10х6х3,2 м.

2 компл.

Тепломеханическое оборудование

2

Твердотопливный котел КВр-0,5  (0,5 МВт), Россия.

 В комплекте:

- блок котла;

- ящик с ЗИП (краны шаровые, затворы дисковые);

- вентилятор ВД;

- КиП (манометры,термометры);

- предохранительные клапана;

- щит управления;

2 (1 резерв)

3

Насос сетевого контура отопления, Q=18 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

4

Насос котлового контура отопления, Q=15 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

5

Теплообменник контура отопления пластинчатый «Ридан», Q=0,5 МВт

2 (1 резерв)

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

9

Трубопроводы, теплоизоляция, крепления

1 компл.

Электрооборудование

10

Силовой щит ВРУ

Отопление и вентиляция котельного зала

14 Калорифер 2
15 Вентилятор вытяжной  1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1 компл.
17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет тепла

1
21

Учет исходной воды

1 компл.
22

Учет электроэнергии

1 компл.
Система дымоудаления
23

Дымосос

2
25

Золоуловитель

2

Документация

26

Пакет рабочей документации на котельную

1
27

Паспорт
