ГлавнаяОбъекты → Блочно-модульная котельная установленной мощностью 2,24 МВт

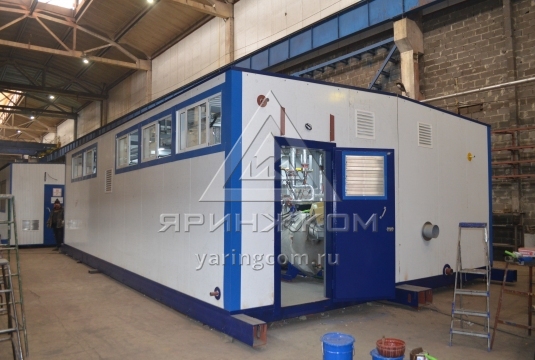

Блочно-модульная котельная установленной мощностью 2,24 МВт

Назначение:Для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Июль 2021

Характеристики

Количество блоков

1

Мощность

2,24 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9 х 5 х 3,2 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Стальная дымовая труба высотой 10 м, H = 10 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль(металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100PV1» 1120 кВт,  «Viessmann», Германия

2

3

Комплектация котла:

Погружная гильза R3/4"x100мм

1

4

Кабель горелки 1-й ступени 8,0м

2 (1 резерв)

5

Кабель горелки 2-й ступени 8,0м

6

Пульт управления котлом

2 (1 резерв)

7

Кронштейн для крепления системы управления

1

8

Водоподготовительная установка

1 компл.

9

Насос котлового контура, G = 55 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss)

1

10

Насос сетевого контура отопления G = 60 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss)

2

11

Теплообменник пластинчатый контура отопления теплопроизводительностью 2 Мвт, «Ридан», Россия

2

12

Модуль расхода греющей среды

1
13

Модуль расхода греющей среды

1

Оборудование подачи и сжигания топлива

14

Газовая горелка  G7/1-D исп. ZO, Weishaupt, Германия.

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1 компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19 Водяной калорифер 1
20 Вентилятор вытяжной  1
21 Дефлектор 1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.
26

Кабельная продукция, освещение (основное, аварийное, ремонтное)



Узлы учета

27

Комплекс коммерческого учета расхода газа СГЭКВз

28

Учет тепла

29

Учет электроэнергии

30

Учет исходной воды

1
31

Дымовая труба два индивидуальных теплоизолированных газохода, рабочая поверхность- нержавеющая сталь, Н=15 м.

1 компл.
32

Трубопроводы, теплоизоляция, крепления

1 компл.
33

Пакет рабочей документации на котельную

1 компл.
34

Паспорт
