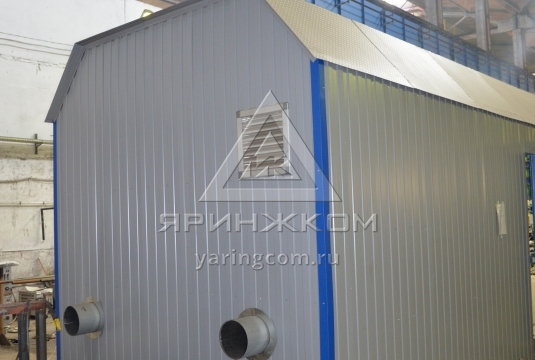

Блочно-модульная котельная установленной мощностью 0,7 МВт

Назначение:Для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки:Тула
Дата отгрузки:Декабрь 2021

Характеристики

Количество блоков

1

Мощность

0,7 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3 х 3,2 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Стальная дымовая труба высотой 16 м, H=16 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей),. Габариты котельной, ДхШхВ, м: 10х3х3,2

1 компл.

(1 блок)

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 35» 350 кВт,  «ICI CALDAIE», Италия

2

3

Бак расширительный котла «Reflex N», V= 80 л.

2

4

Водоподготовительная установка

1

5

Насос сетевой Q= 24,1 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

6

Насос сетевой (летний режим), Q= 9 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

7

Насос рециркуляционный (котловой), Q= 10,1 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

8

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

9

Емкость запаса подпиточной воды, V=2 м3

1
10

Комплект погодозависимого регулирования:

  • Модуль регулирования расхода обратной сетевой воды;
  • Контроллер;
  • датчики;
  • комплект арматуры
1 компл.
11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

12

Горелка блочная газовая MAX GAS 500 PАВ TL двухступенчатая, фирмы ECOFLAM, Италия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1 компл.

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

17 Водяной калорифер 1
18 Вентилятор вытяжной  1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

23

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1 компл.
24

Комплекс учета тепла

1 компл.
25

Учет электроэнергии

26

Учет исходной воды

1
27

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, Н=16 м.

1 компл.
28

Трубопроводы, теплоизоляция

1 компл.
29

Пакет рабочей документации на котельную

30

Паспорт
