ГлавнаяОбъекты → Автоматизированная блочно-модульная котельная установленной теплопроизводительностью 1,24 МВт

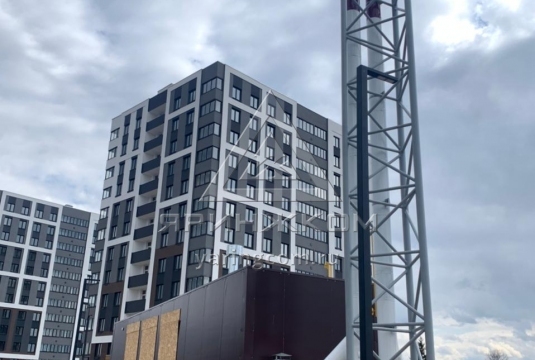

Автоматизированная блочно-модульная котельная установленной теплопроизводительностью 1,24 МВт

Назначение:для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Апрель 2021

Характеристики

Количество блоков

1

Мощность

1,24 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,4х3,5 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

да

Дымовая труба

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоотводящими стволами, рабочая поверхность – нержавеющая сталь, внешний покрывной слой – оцинкованная сталь с полимерным покрытием. Без светоограждения, площадок обслуживания, лестницы. Высота - 14 м.

Паспорт котельной

прилагается, 1 экз.

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты котельной 12,0х3,4х3,5 м.

1

Тепломеханическое оборудование

2

Стальной водогрейный котел Valdex M2A 620, теплопроизводительность 620 кВт, Россия.

2

3

Бак расширительный котла 2

4

Водоподготовительная установка «ВОДЭКО» в составе:

  • Фильтр дисковый с ручной промывкой F90A 1" 6 м3/ч – 1 шт.;
  • Автоматическая установка умягчения АКВАФЛОУ SF 20/2-91 – 1 шт.;
  • Соль таблетированная – 100 кг.;
  • Комплекс дозирования АКВАФЛОУ DC SP 61506 – 1 шт.;
  • ЭКОТРИТ В-25 (канистра 25 кг) – 1 шт.

Давление исходной воды 0,2 - 0,25 МПа

1

5

Насос котлового контура G=26,7* м3/ч, H=15* м.в.ст. WILO

6

Насос сетевого контура G=27,1* м3/ч, H=40* м.в.ст. WILO

2(1 резерв)

7

Насос контура ГВС G=8,2* м3/ч, H=50* м.в.ст. WILO

2(1 резерв)

8

Модуль регулирования расхода греющей среды

1

9

Комплект арматуры контура ГВС

1 компл.
10 Гидравлический  разделитель контура отопления, теплопроизводительность  630 кВт, производитель АО «Яринжком». 1
11 Теплообменник контура ГВС, теплопроизводительность 530 кВт, производитель «Ридан», Россия. 1
12 Теплообменник контура ГВС, теплопроизводительность 530 кВт, производитель «Ридан», Россия. 1 (резерв)
13 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1 компл.
14 Линия подпитки в составе: 1 компл.
  • насос подпиточный WILO
2 (1 резерв)
  • комплект арматуры
1 компл.
  • автоматика.
1 компл.
  • бак запаса подпиточной воды, объем 0,5 м3, производитель  АО «Яринжком», Россия
1 компл.

Оборудование подачи и сжигания топлива

15

Горелка двухступенчатая природный газ «F.B.R.», Италия. 2

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19 Водяной калорифер  1
20 Вентилятор вытяжной  1
21 Дефлектор 1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

1 компл.
23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения (SMS оповещение)

1 компл.
25

Оборудование пожаротушения, пожарная сигнализация

1 компл.
26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

27

Учет электроэнергии

1
28

Учет исходной воды

1
29

Учет тепловой энергии (коммерческий)

1 компл.
30

Измерительно-вычислительный комплекс газа (без системы телеметрии)

1 компл.
31 Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоотводящими стволами, рабочая поверхность – нержавеющая сталь, внешний покрывной слой – оцинкованная сталь с полимерным покрытием. Без светоограждения, площадок обслуживания, лестницы. Высота – 14 м. 1
32

Трубопроводы, теплоизоляция,  крепления

1 компл.
33

Пакет рабочей документации на котельную

1 компл.
34

Паспорт


1 компл.
