Блочно-модульная котельная установленной мощностью 0,4 МВт

Назначение:Для нужд систем отопления административных, бытовых и производственных помещений
Место отгрузки:Брянская область
Дата отгрузки:Февраль 2021

Характеристики

Количество блоков

1

Мощность

0,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9,0х3,2х3,3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба, мачтового типа с двумя

индивидуальными теплоизолированными газоходами,

рабочая поверхность - нержавеющая сталь.

Высота – 15 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:9,0х3,2х3,3*

1 компл.

Тепломеханическое оборудование

2

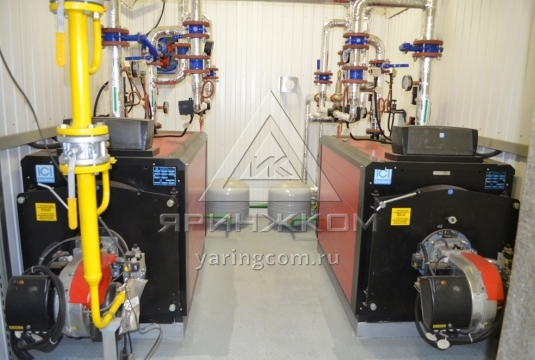

Стальной водогрейный котел «Duotherm 150», мощностью 150 кВт, «Polykraft», Россия.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка

1

5

Насос котлового контура G=7,5 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss/KSB)

2 (1 резерв)

6

Теплообменник контура ОВ пластинчатый, мощность 0,13 кВт, производство «Ридан», Россия

2

7

Модуль регулирования расхода греющей среды

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1
9

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • запорная арматура;
  • автоматика.
1

Оборудование подачи и сжигания топлива

10

Горелка газовая «Baltur», Италия.

3

11

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

12

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14 Водяной калорифер 1
15 Вентилятор вытяжной  1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

Графическая панель оператора Weintek (мнемосхемы работы котельной в online режиме)

1 компл.
17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

Вывод (дублирование) графической информации с панели Weintek на удаленный пульт диспетчера (ответное устройство и кабельная линия – комплектация Заказчика).

1 компл.
19

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Учет электроэнергии

1
21

Учет исходной воды

22

Измерительно-вычислительный комплекс газа

23

Дымовая труба мачтового типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность - нержавеющая сталь. Высота - 15м.

3 компл.
24

Трубопроводы, теплоизоляция (минераловатные фольгированные скорлупы/пенофол 10 мм), крепления

1 компл.
25

Пакет рабочей документации на котельную

26

Паспорт
