Автоматизированная паровая блочно-модульная котельная установленной паропроизводительностью 9000 кг пара/час

Назначение:Для технологических и производственных нужд
Место отгрузки:Волгоградская область
Дата отгрузки:Январь 2021

Характеристики

Количество блоков

4

Мощность

9000 кг пара/ч

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9,0х13,6х3,5 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба стальная самонесущая.

Высота – 15 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм).

Габариты котельной (ДхШхВ) 9,0х13,6х3,5 м.

Помещения котельной:

- котельный зал;

- операторная;

- санузел.

1 компл.

(4 блока)

Тепломеханическое оборудование

Система пароснабжения

2

Паровой котел производительностью 3000 кг/час, фирмы "ICI Caldaie S.p.A", Италия. Модель SIXEN 3000, расчетное давление пара 12 бар.

3

3

Аварийная сигнализация высокого уровня

3

4

Группа автоматической продувки (нижняя продувка, пневмопривод)

3

5

Охладитель проб

1

6

Деаэрационная установка:

- Емкость запаса воды V- 10 м. куб. для деаэратора в изоляции (производитель – АО «Яринжком»);

- Деаэрационная колонка ДАПР-9/УТК-0,5 ООО «НПО Политехника».



Установка Деаэратора – на кровле здания котельной.

1

7

Регулятор давления пара прямого действия «после себя»

 Параметры на входе пара в регулятор:

 - давление (изб.) – 10 бар;

- температура – 182 °С;

Параметры пара после регулятора:

- давление (изб.) 4 бар;

- температура пара – 165 °С.

1
Подготовка питательной среды
8 Насос исходной воды G=10,0 м3/ч, H=50 м.в.ст. WILO 2 (1 резерв)
9

Водоподготовительная установка производства «ВОДЭКО» в составе:

- Дисковая система фильтрации JYP 2-2-3 (100 мкм) – 1 шт.;

- Комплекс дозирования АКВАФЛОУ DC SP 63206 – 1 шт.;

- Гипохлорит натрия (25 кг) – 100 кг;

- Автоматическая установка сорбции АКВАФЛОУ FC 200/С-V1C – 3 шт.;

- Клапан NHWB 1"/1.25" FM (V3070FM) – 3 шт.;

- Автоматическая установка умягчения АКВАФЛОУ SC 175/2-VTT1 – 1 шт.;

- Автоматическая установка умягчения АКВАФЛОУ SC 100-V1CIDТ – 2 шт.;

- Комплекс дозирования АКВАФЛОУ DC SP 665hw1 – 1 шт.;

- Комплекс дозирования АКВАФЛОУ DC SP 61 – 1 шт.;

- ЭКОТРИТ В-15 (канистра 20 кг) – 1 шт.;

- ЭКОТРИТ В-11 (бочка 43 кг) – 1 шт.

Давление исходной воды: 0,1-0,3 МПа
1
10 Бак сбора чистого конденсата V=6,0 м3 (Производитель – АО «Яринжком») 1
11 Насос линии подачи конденсата (линия подачи конденсата из бака в деаэратор) G=6,0 м3/ч, H=45 м.в.ст. WILO 2 (1 резерв)
12 Клапан регулирующий давление «после себя» Ду 40, Ру25 KVS=20 (Danfoss) 1
13 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1
14 Комплект автоматики 1
15 Комплект трубопроводов и арматуры 1

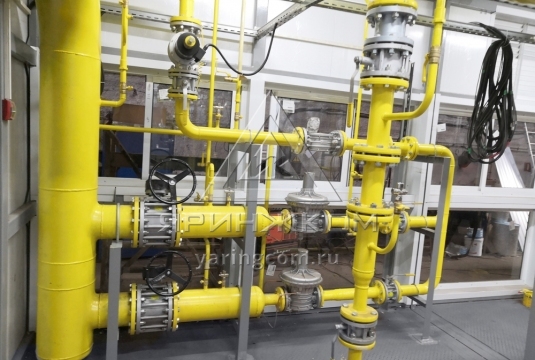

Линия редуцирования газа
16 Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная) 1

Оборудование подачи и сжигания топлива

17

Горелка газовая модуляционная «Ecoflam», Италия

2

18

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

19

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия.

Электрооборудование

20

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

21 Система отопления и вентиляции котельного зала 1
22 Дефлекторы 1
23 Вытяжные вентиляторы  1

Приборы КИПиА

24

Распределительный щит управления с элементами автоматики и управления

Графическая панель оператора Weintek (мнемосхемы работы котельной в online режиме)

1 компл.
25

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
26

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

Вывод (дублирование) графической информации с панели Weintek на удаленный пульт диспетчера (ответное устройство и кабельная линия – комплектация Заказчика).

1 компл.
27

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.
28

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

29

Учет электроэнергии

1
30

Учет исходной воды

31

Учет пара (технологический счетчик) на общем коллекторе

1
32

Измерительно-вычислительный комплекс газа

33

Поагрегатный (технологический) турбинный счетчик газа

3
34

Дымовая труба стальная самонесущая.

Высота – 15 м. (Производитель – АО «Яринжком»).

В комплекте:

- молниеприемник;

- горизонтальные участки газоходов;

- вертикальный ствол дымовой трубы;

- конденсатоотводчик;

- ревизия;

- взрывной клапан.

3 компл.
35

Трубопроводы, теплоизоляция (минераловатные фольгированные скорлупы/пенофол 10 мм), крепления

1 компл.
36

Пакет рабочей документации на котельную
