ГлавнаяОбъекты → Ферменная самонесущая дымовая труба для удаления продуктов сгорания

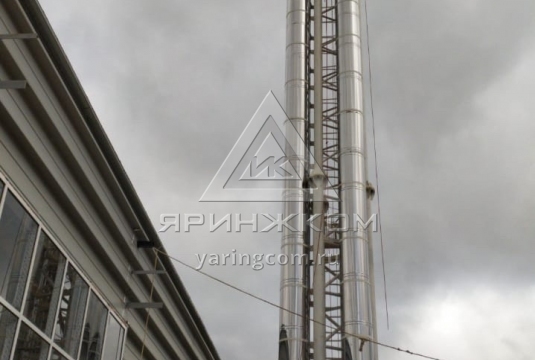

Ферменная самонесущая дымовая труба для удаления продуктов сгорания

Назначение:Для удаления продуктов сгорания
Место отгрузки:г. Москва
Дата отгрузки:Май 2020

Характеристики

Высота

30 м

Количество газоотводящих стволов

4

Диаметр газоотводящих стволов

600 мм

Строение газоотводящих стволов

модульное

Утеплитель

Минеральная вата «Техноблок стандарт», s=50мм

Рабочая поверхность

Нержавеющая сталь Aisi 304, s=0.8 мм

Покрывной слой газохода

Aisi 430 s=0,8 мм

Опорные конструкции

Сталь марки СТ 3

Молниеприёмник

в комплекте

Паспорт дымовой трубы

1 экз., прилагается

Дополнительно

-

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Наименование

Количество

Комплектация

Ферменная самонесущая дымовая  труба высотой 30м с четырьмя газоотводящими газоходами диаметром 600 мм«ТДСУ-600х4-30м1в»

















1













  • Ферменная несущая конструкция (хомуты, кронштейны, соединительные элементы в комплекте), L=30м - 1 комплект;
  • Дымоотводящие стволы Ду600, L=30м выполненные из модульных сэндвич-газоходов - 4 комплекта;
  • Комплект креплений для крепления дымоотводящих стволов - 4 комплекта;
  • Мониеприменик -1 шт.;
  • Конденсатоотводчики - 4 шт. в сборе;
  • Ревизии - 4 шт. в сборе
  • Горизонтальные участки внутренним диаметром 600мм и общей протяженностью не более 20м.п., в комплекте:
    1. -отводы – 4шт.;
    2. взрывные клапана – 4 шт.;
    3. прямые элементы дымоходов –15шт.;
    4. шиберные заслонки – 4шт. Комплект (на четыре дымоотводящих ствола)
  • Опоры для горизонтальных участков - 2 шт.;
  • Лестница - включена;
  • Площадки обслуживания - 2 шт.;
  • Световое ограждение (в комплекте со шкафом управления) - включено;
  • Анкерная корзина - включена;
  • Комплект документации;
  • Паспорт Дымовой трубы;
  • Проект в составе:
    1. «Конструкции металлические дымоотводящих стволов» (КМ);
    2. «Конструкции железобетонные» (КЖ);
    3. Электромеханический (ЭМ)
    4. Пояснительная записка.
  • Заключение экспертизы промышленной безопасности - копия;
  • Сертификаты на используемые материалы - копия;
  • Сертификат на Дымовую трубу - копия;
  • Выписка из СРО
