ГлавнаяОбъекты → Ферменная самонесущая дымовая труба для удаления продуктов сгорания

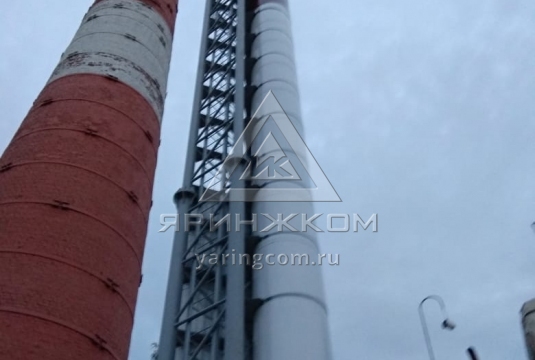

Ферменная самонесущая дымовая труба для удаления продуктов сгорания

Назначение:Для удаления продуктов сгорания
Место отгрузки:Московская область
Дата отгрузки:Март 2020

Характеристики

Высота

30 м

Количество газоотводящих стволов

2

Диаметр газоотводящих стволов

1100 мм

Строение газоотводящих стволов

модульное

Утеплитель

Минеральная вата «Техноблок стандарт», s=50мм

Рабочая поверхность

Нержавеющая сталь Aisi 304, s=1 мм

Покрывной слой газохода

Оцинкованная сталь с полимерным покрытием

Опорные конструкции

Сталь марки СТ 3

Молниеприёмник

в комплекте

Паспорт дымовой трубы

1 экз., прилагается

Дополнительно

-

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Наименование

Количество

Комплектация

Ферменная самонесущая дымовая  труба высотой 30 м с двумя газоотводящими газоходами диаметром 11000 мм«ТДСУ-1100х2-30м1в»

















1













  • Ферменная несущая конструкция (хомуты, кронштейны, соединительные элементы в комплекте), L=30м -1 комплект;
  • Дымоотводящие стволы Ду1100, L=30м выполненные из модульных сэндвич газоходов - 2 комплекта;
  • Мониеприемник - 2 шт.;
  • Конденсатоотводчик - 2 шт. в сборе;
  • Ревизии - 2 шт. в сборе;
  • Лестница - включена;
  • Площадки обслуживания - включены;
  • Световое ограждение в комплекте со шкафом управления - включено;
  • Горизонтальные участки внутренним диаметром 1100 мм и общей протяженностью не более 26м.п.:
    1. отводы - 2шт.;
    2. клапана взрывные - 2шт;
    3. прямые элементы домоходов - 26 шт.
  • Шиберные заслонки -2 шт.;
  • Комплект на три дымоотводящих ствола;
  • Анкерная корзина - не включена;
  • Опоры для горизонтальных участков - 8шт.;
  • Паспорт дымовой трубы;
  • Проект в составе:
    1. Конструкции металлические дымоотводящих стволов (КМ);
    2. КМ2 «Конструкции металлические горизонтальных участков»;
    3. Пояснительная записка.
  • Сертификаты на используемые материалы;
  • Сертификат на Дымовую трубу;
  • Выписка из СРО
