ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 1,86 МВт

Блочно-модульная котельная установленной теплопроизводительностью 1,86 МВт

Назначение:для теплоснабжения птицефабрики
Место отгрузки:Ленинградская обл., Выборгский р-он, п. Коробицыно
Дата отгрузки:Ноябрь 2020

Характеристики

Количество блоков

2

Мощность

1,86 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10,0х6,8х3,5* м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

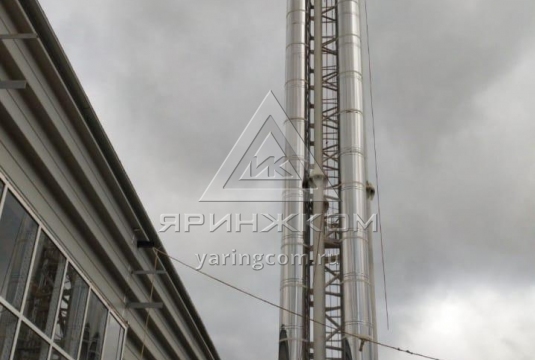

Дымовая труба ферменного типа, 3 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты котельной 10,0х6,8х3,5 м

2

Тепломеханическое оборудование

2

Стальной водогрейный котел Valdex M2A, теплопроизводительность 620 кВт, ООО «Валдекс Теплотехника», Россия.

3

3

Бак расширительный котла 3

4

Водоподготовительная установка

Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,3 МПа

1

5

Насос котлового контура G=53,3 м3/ч, H=20 м.в.ст. Grundfos

2 (1 резерв)

6

Насос сетевого контура G=64 м3/ч, H=35 м.в.ст. Grundfos

3 (1 резерв+ 1 холодный резерв)

7

Теплообменник системы отопления и вентиляции мощностью 1 170 кВт, производитель «РИДАН», Россия.

2 компл.

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

9

Линия подпитки в составе:

  • насос исходной воды Grundfos (2 шт.);
  • комплект арматуры;
  • автоматика.
1

Оборудование подачи и сжигания топлива

10

Горелка модуляционная природный газ «Ecoflam»/ «F.B.R.», Италия. 3

11

Газовая линия: отсечной электромагнитный клапан

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа
13 Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв) 1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13 Водяной калорифер  1
14 Вентилятор вытяжной  1
15 Дефлектор 1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1 компл.
17

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
19

Оборудование пожаротушения, пожарная сигнализация

1 компл.
20

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

21

Учет электроэнергии

1
22

Учет исходной воды

1
23

Учет тепла

1 компл.
24

Измерительно-вычислительный комплекс газа

1 компл.
25

Дымовая труба ферменного типа, 3 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

1
25

Трубопроводы, теплоизоляция,  крепления

1 компл.
26

Пакет рабочей документации на котельную

1 компл.
27

Паспорт


1 компл.
