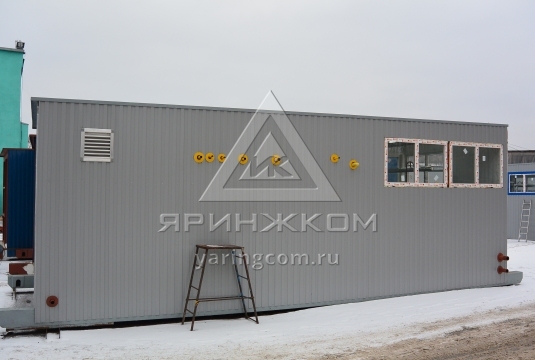

Блочно-модульная котельная установленной теплопроизводительностью 0,3 МВт

Назначение:для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Январь 2020

Характеристики

Количество блоков

1

Мощность

0,3 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

3х7х3,1 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Стальная дымовая труба высотой 10 м, H = 10 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

1

Тепломеханическое оборудование

2

Стальной водогрейный котел ИШМА-100  У2 (100 кВт), производство – Россия

2

3

Термостатическая панель котла 2

4

Бак расширительный котла «Reflex»

2

5

Водоподготовительная установка

Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,25 - 0,35 МПа

1

6

Насос рециркуляции котла,  G=3,1* м3/ч, H=7* м.в.ст. WILO

2

7

Насос сетевого контура G=20,1* м3/ч, H=25* м.в.ст. WILO

2(1 резерв)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка двухступенчатая природный газ «Ecoflam»*/ «F.B.R.»*, Италия. 2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

12

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв) 1 компл.

Электрооборудование

13

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

14

Водяной калорифер 1

15

Вентилятор вытяжной 1

16

Дефлектор 1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1 компл.
18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
20

Оборудование пожаротушения, пожарная сигнализация

1 компл.
21

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

22

Учет электроэнергии

1
23

Учет исходной воды

1
24

Учет тепла

1 компл.
25

Измерительно-вычислительный комплекс газа

1 компл.
26

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

1
27

Трубопроводы, теплоизоляция,  крепления

1 компл.
28

Пакет рабочей документации на котельную

1 компл.
29

Паспорт

1 компл.
