ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 2,24 МВт

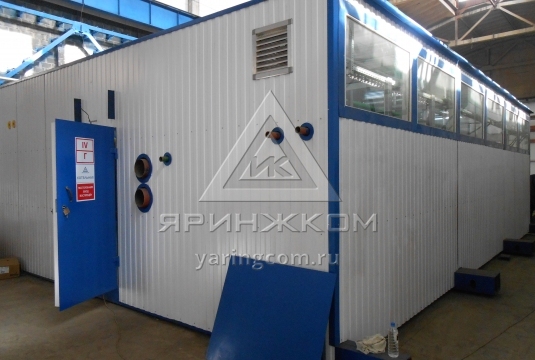

Блочно-модульная котельная установленной теплопроизводительностью 2,24 МВт

Назначение:отопление и ГВС зданий института
Место отгрузки:г. Смоленск
Дата отгрузки:Март 2020

Характеристики

Количество блоков

1

Мощность

2,24 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х5х3,2 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

ферменная, с двумя теплоизолированными газоходами. Высота - 15м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100PV1» 1120 кВт,  «Viessmann», Германия

2

Комплектация котла:

3

Погружная гильза R3/4"x100мм

2
4

Кабель горелки 1-й ступени 8,0м

2
5

Кабель горелки 2-й ступени 8,0м

2
6

Пульт управления котлом

2
7

Кронштейн для крепления системы управления

2
8

Водоподготовительная установка

1

9

Насос котлового контура, G = 55 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss) 2

10

Насос сетевого контура отопления G = 60 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss) 1

11

Насос котлового контура G=7,5 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

2

12

Теплообменник пластинчатый контура отопления теплопроизводительностью 2 Мвт, «Ридан», Россия

2

13

Модуль расхода греющей среды

1

14

Расширительный мембранный бак Reflex, Германия

1

Оборудование подачи и сжигания топлива

15

Газовая горелка  G7/1-D исп. ZO, Weishaupt, Германия. 2

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

18

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

19

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

20 Водяной калорифер  1
21 Вентилятор вытяжной  1
22 Дефлектор 1

Приборы КИПиА

23

Распределительный щит управления с элементами автоматики и управления

1 компл.
24

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
25

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
26

Оборудование пожаротушения, пожарная сигнализация

1 компл.
27

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

28

Учет электроэнергии

1
29

Учет исходной воды

1
30

Учет тепла

1 компл.
31

Комплекс коммерческого учета расхода газа СГЭКВз

1 компл.
32

Дымовая труба ферменного типа, два индивидуальных теплоизолированных газохода, рабочая поверхность- нержавеющая сталь. Высота 15 м.

1
33

Трубопроводы, теплоизоляция,  крепления

1 компл.
34

Пакет рабочей документации на котельную

1 компл.
35

Паспорт


1 компл.
