ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 0,4 МВт

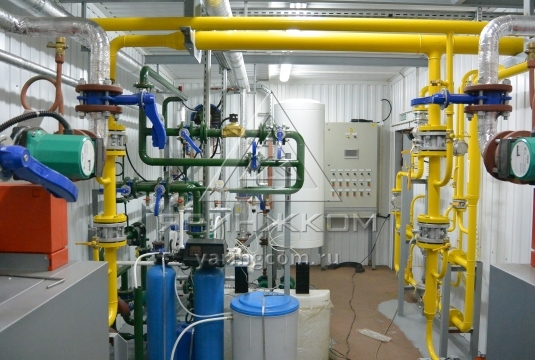

Блочно-модульная котельная установленной теплопроизводительностью 0,4 МВт

Назначение:для нужд систем отопления административных, бытовых и производственных помещений
Место отгрузки:г. Екатеринбург
Дата отгрузки:Март 2020

Характеристики

Количество блоков

1

Мощность

0,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

19,0х3,2х3,3*

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Дымовая труба, мачтового типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность - нержавеющая сталь. Высота - 15м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:9,0х3,2х3,3

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «Duotherm 150», мощностью 150 кВт, «Polykraft», Россия.

2

3

Бак расширительный котла 2

4

Водоподготовительная установка

1

5

Насос котлового контура G=7,5 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

1

6

Теплообменник контура ОВ пластинчатый, мощность 0,13 кВт, производство «Ридан», Россия

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

8

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • запорная арматура;
  • автоматика.
1

Оборудование подачи и сжигания топлива

9

Горелка газовая «Baltur», Италия. 3

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13 Водяной калорифер  1
14 Вентилятор вытяжной  1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1 компл.
16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
18

Оборудование пожаротушения, пожарная сигнализация

1 компл.
19

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

20

Учет электроэнергии

1
21

Учет исходной воды

1
22

Учет тепла

1 компл.
23

Комплекс коммерческого учета расхода газа СГЭКВз

1 компл.
24

Дымовая труба ферменного типа, два индивидуальных теплоизолированных газохода, рабочая поверхность- нержавеющая сталь, Н=15 м.

1
25

Трубопроводы, теплоизоляция,  крепления

1 компл.
26

Пакет рабочей документации на котельную

1 компл.
27

Паспорт


1 компл.
