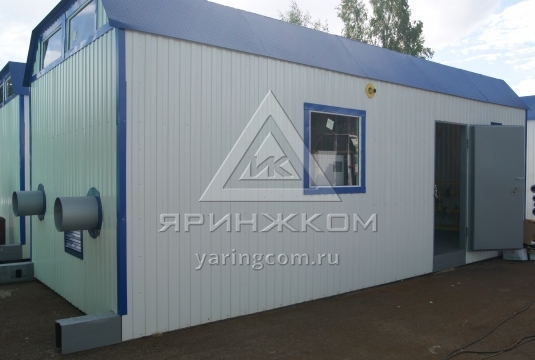

Блочно-модульная котельная установленной теплопроизводительностью 1,46 МВт

Назначение:для теплоснабжения административных помещений
Место отгрузки:г. Курск
Дата отгрузки:Апрель 2020

Характеристики

Количество блоков

1

Мощность

1,46 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,4х3,5 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

Н = 12 м*., дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте, без светоограждения.

Паспорт котельной

прилагается, 1 экз

Услуги

Монтаж, Доставка, Изготовление, Проектирование

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).
Габариты котельной  12х3,4х3,5 м

1

Тепломеханическое оборудование

2

Стальной водогрейный котел SK755, теплопроизводительность 730 кВт, BUDERUS, ГЕРМАНИЯ

2

3

Бак расширительный котла 2

4

Водоподготовительная установка

1

5

Насос сетевого контура G=52,6 м3/ч*, H=25,4 м.в.ст.

2

6

Насос сетевого контура G=7,8 м3/ч*, H=5 м.в.ст.

1

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

8

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • запорная арматура;
  • автоматика.
1

Оборудование подачи и сжигания топлива

9

Горелка газовая «Baltur», Италия. 3

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

13 Водяной калорифер  1
14 Вентилятор вытяжной  1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1 компл.
16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
18

Оборудование пожаротушения, пожарная сигнализация

1 компл.
19

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

20

Учет электроэнергии

1
21

Учет исходной воды

1
22

Учет тепла

1 компл.
23

Комплекс коммерческого учета расхода газа СГЭКВз

1 компл.
24

Дымовая труба (отвод дымовых газов предусмотреть в дымовую трубу, применить индивидуальный газоотводящий вертикальный канал для каждого котлоагрегата, рабочая поверхность вертикального газохода – нержавеющая сталь (S не менее 0,5 мм), теплоизоляция – минеральная/синтетическая негорючая вата S – 50 мм., наружная обечайка – нержавеющая сталь (S не менее 0,5 мм), Н = 12 м, дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте, без светоограждения.)

1
25

Трубопроводы, теплоизоляция,  крепления

1 компл.
26

Пакет рабочей документации на котельную

1 компл.
27

Паспорт


1 компл.
