ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 2,24 МВт

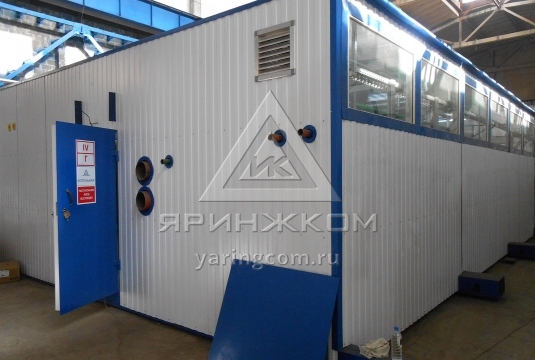

Блочно-модульная котельная установленной теплопроизводительностью 2,24 МВт

Назначение:Отопление и ГВС зданий института
Место отгрузки:г. Серпухов
Дата отгрузки:Март 2019

Характеристики

Количество блоков

1

Мощность

2,24  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х5х3,2 м

Топливо основное

природный газ

Топливо резервное

Не предусмотрено

ГВС

нет

Дымовая труба

ферменная высотой 15 м с 2-я теплоизолированными газоходами,  Н = 15 м

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль(металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

2

Тепломеханическое оборудование

2

Стальной водогрейный котел

«Vitoplex 100PV1» 1120 кВт,  «Viessmann», Германия

2

Комплектация котла 2

3

Погружная гильза R3/4"x100мм

1

4

Кабель горелки 1-й ступени 8,0м

2(1 резерв)

5

Кабель горелки 2-й ступени 8,0м

2

6

Пульт управления котлом

2(1 резерв)

7

Кронштейн для крепления сист. упр-я.

1

8

Водоподготовительная установка

1 компл.

9

Насос котлового контура, G = 55 м3/ч., H=15 м.в.ст., Германия/Дания (WILO/Grundfoss)

1

10

Насос сетевого контура отопления G = 60 м3/ч., H=40м.в.ст., Германия/Дания (WILO/Grundfoss)

2

11

Теплообменник пластинчатый контура отопления теплопроизводительностью 2 Мвт, «Ридан», Россия

2

12

Модуль расхода греющей среды

1

13

Расширительный мембранный бак Reflex, Германия

1

Оборудование подачи и сжигания топлива

14

Газовая горелка  G7/1-D исп. ZO, Weishaupt, Германия. 2

15

Газовая линия: : термозапорный клапан, отсечной электромагнитный клапан

1 компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

17

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер 1

20

Вентилятор вытяжной 1

21

Дефлектор 1

Приборы КИПиА

22

Распределительный щит управления с элементами автоматики и управления

23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
25

Оборудование пожаротушения, пожарная сигнализация

1 компл.
26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

Узлы учета

27

Учет электроэнергии

1
28

Учет исходной воды

1
29

Учет тепла

1
30

Комплекс коммерческого учета расхода газа СГЭКВз

31

Дымовая труба ферменного типа, два индивидуальных теплоизолированных газохода, рабочая поверхность- нержавеющая сталь, Н=15 м.

1
32

Трубопроводы, теплоизоляция,  крепления

1 компл.
33

Пакет рабочей документации на котельную

1 компл.
34

Паспорт

1
