ГлавнаяОбъекты → Блочно модульная котельная, Установленная теплопроизводительность 3,6 МВт

Блочно модульная котельная, Установленная теплопроизводительность 3,6 МВт

Назначение:Отопление административных и производственных зданий
Место отгрузки:Владимирская область
Дата отгрузки:Октябрь 2019

Характеристики

Количество блоков

3

Мощность

3,46 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9,0х10,2х3,5 м

Топливо основное

природный газ

Топливо резервное

-

ГВС

да

Дымовая труба

есть

Паспорт котельной

прилагается, 1 экз

Дополнительно

-

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

Габаритыкотельной 9,0х10,2х3,5* м

3

Тепломеханическое оборудование

2

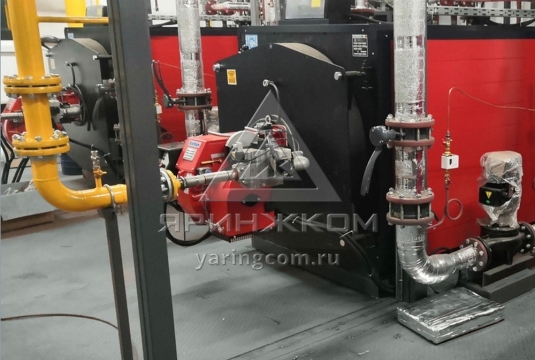

Стальной водогрейный котел REX 120, теплопроизводительность 1 200 кВт, ICI CALDAIE, ИТАЛИЯ.

3

3

Термостатическая панель 3

4

Бак расширительный котла 3

5

Водоподготовительная установка


Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,2 - 0,28 МПа

1

6

Насос котловой G=41,3* м3/ч, H=15* м.в.ст. WILO/ CNP

3

7

Насос сетевого контура G=124* м3/ч, H=40* м.в.ст. WILO/ CNP

2(1 резерв)

8

Модуль регулирования расхода греющей среды

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Линия подпитки в составе:

- насос исходной воды WILO/ CNP 2(1 резерв)

- комплект арматуры; 1 компл

- автоматика. 1 компл.

1 компл.

Оборудование подачи и сжигания топлива

11

Горелка прогрессивная природный газ «Ecoflam»*/ «F.B.R.»*, Италия. 3

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Воздушно-отопительный агрегат 1

17

Вентилятор вытяжной 4

18

Дефлектор 1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1 компл.
20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.
23

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

25

Учет электроэнергии

1
26

Учет исходной воды

1
27

Учет тепловой энергии (Технологический)

1 компл.
28

Измерительно-вычислительный комплекс газа

1 компл.
29

Поагрегатный (технологический) учет газа

3
30

Трубопроводы, теплоизоляция,  крепления

1 компл.
31

Пакет рабочей документации на котельную

1 компл.
32

Паспорт

1 компл.
