ГлавнаяОбъекты → Блочно модульная котельная, Установленная теплопроизводительность 1,6 МВт

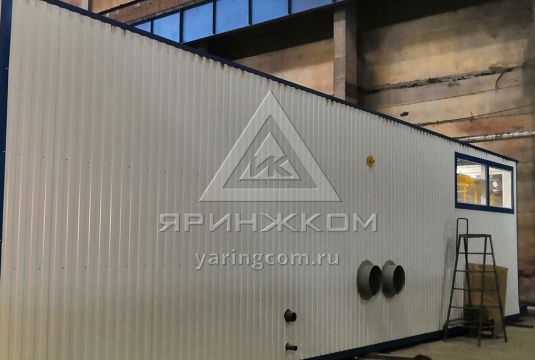

Блочно модульная котельная, Установленная теплопроизводительность 1,6 МВт

Назначение:для теплоснабжения административных помещений
Место отгрузки:Московская область
Дата отгрузки:Август 2019

Характеристики

Количество блоков

1

Мощность

1,46  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х3,4х3,5 м

Топливо основное

природный газ

Топливо резервное

-

ГВС

да

Дымовая труба

Дымовая труба (отвод дымовых газов предусмотреть в дымовую трубу, применить индивидуальный газоотводящий вертикальный канал для каждого котлоагрегата, рабочая поверхность вертикального газохода – нержавеющая сталь (S не менее 0,5 мм), теплоизоляция – минеральная/синтетическая негорючая вата S – 50 мм., наружная обечайка – нержавеющая сталь (S не менее 0,5 мм), Н = 12 м*., дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте, без светоограждения.)

Паспорт котельной

прилагается, 1 экз

Дополнительно

-

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).
Габариты котельной  12х3,4х3,5 м*

1

Тепломеханическое оборудование

2

Стальной водогрейный котел SK755, теплопроизводительность 730 кВт, BUDERUS, ГЕРМАНИЯ

2

3

Бак расширительный котла, V=140 л.

2

4

Водоподготовительная установка


Приняты показатели исходной воды:
Жесткость: до 0,7  мг-экв/л
Содержание железа: до 0,3  мг/л
Уровень Ph: 7-11  Ед. рН
Содержание растворенного кислорода: до 0,05  мг/л.
Давление исходной воды 0,2 - 0,2 МПа

1

5

Насос сетевого контура G=52,6 м3/ч*, H=25,4 м.в.ст.*

2(1 резерв)

6

Насос сетевого контура G=7,8 м3/ч*, H=5 м.в.ст. *

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

8

Линия подпитки

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка газовая "Ecoflam", Италия

1

10

Горелка комбинированная газ/дизель  "Ecoflam", Италия

1

11

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

12

Линия подачи жидкого топлива (комплект арматуры, трубопроводы, автоматика, расходная емкость 0,78м3)

1 компл.

13

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия 1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

18

Дефлектор

1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1 компл.
20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
22

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.
23

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

24

Учет электроэнергии

1
25

Учет исходной воды

1
26

Счетчик жидкого топлива (технологический)

2
27

Поагрегатный (технологический) учет газа

2
28

Дымовая труба (отвод дымовых газов предусмотреть в дымовую трубу, применить индивидуальный газоотводящий вертикальный канал для каждого котлоагрегата, рабочая поверхность вертикального газохода – нержавеющая сталь (S не менее 0,5 мм), теплоизоляция – минеральная/синтетическая негорючая вата S – 50 мм., наружная обечайка – нержавеющая сталь (S не менее 0,5 мм), Н = 12 м*., дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте, без светоограждения.)

1
29

Трубопроводы, теплоизоляция,  крепления

1 компл.
30

Пакет рабочей документации на котельную

1 компл.
31

Паспорт

1 компл.
