ГлавнаяОбъекты → Блочно-модульная водогрейная котельная установленной теплопроизводительностью 7,9 МВт

Блочно-модульная водогрейная котельная установленной теплопроизводительностью 7,9 МВт

Назначение:для теплоснабжения торгового центра
Место отгрузки:Тульская область
Дата отгрузки:Август 2019

Характеристики

Количество блоков

4

Мощность

1,46   МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12,0х14,2х3,5 м

Топливо основное

природный газ

Топливо резервное

 -

 ГВС

да

Дымовая труба

есть

Паспорт котельной

прилагается, 1 экз

Дополнительно

-

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты котельной 12,0х14,2х3,5* м.

4

Тепломеханическое оборудование

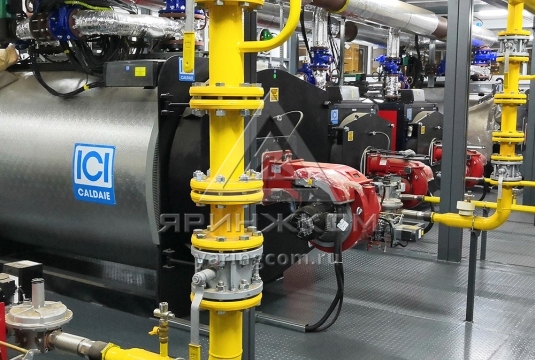

Стальной водогрейный котел REX 95, теплопроизводительность 950 кВт, ICI CALDAIE, ИТАЛИЯ

2
Термостатическая панель 2
Стальной водогрейный котел REX 200, теплопроизводительность 2 000 кВт, ICI CALDAIE, ИТАЛИЯ 3

Термостатическая панель

3

Бак расширительный котла

5

Водоподготовительная установка


Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.


Давление исходной воды 0,3 - 0,35 МПа

1

Насос рециркуляции котла G=8,2* м3/ч, H=7* м.в.ст. WILO/DAB*

2

Насос рециркуляции котла G=17,2* м3/ч, H=10* м.в.ст. WILO/DAB*

3

Насос сетевого контура (на ИТП) G=113,3* м3/ч, H=35* м.в.ст. WILO/DAB*

3(1 резерв)

Частотный преобразователь насоса

3

Насос контура отопления существующих жилых домов G=182,3* м3/ч, H=45* м.в.ст. WILO/DAB*

2(1 резерв)

Частотный преобразователь насоса

2

Теплообменник контура отопления, теплопроизводительность 2 700 кВт, производитель «Ридан», Россия.

3(1 резерв)

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

Горелка природный газ модуляционная «F.B.R.», Италия. 2
Горелка природный газ модуляционная «F.B.R.», Италия. 3
Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа



Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Щит насосного оборудования

1 компл.

Отопление и вентиляция котельного зала

Водяной калорифер 4
Вентилятор вытяжной 5
Дефлектор 1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1 компл.

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

Система пожаротушения порошковая, пожарная сигнализация и пожарное оборудование

1 компл.

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

Учет электроэнергии

1

Учет исходной воды

1

Учет тепловой энергии

1 компл.

Измерительно-вычислительный комплекс газа

1 компл.

Поагрегатный (технологический) учет газа

5

Трубопроводы, теплоизоляция,  крепления

1 компл.

Пакет проектной документации на котельную

1 компл.

Пакет рабочей документации на котельную

1 компл.

Паспорт

1 компл.
