ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 1,5 МВт

Блочно-модульная котельная установленной теплопроизводительностью 1,5 МВт

Назначение:для теплоснабжения многоквартирного дома
Место отгрузки:Московская область
Дата отгрузки:Сентябрь 2019

Характеристики

Количество блоков

2

Мощность

1,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

7х3х3,4 м

Топливо основное

природный газ

Топливо резервное

-

ГВС

да

Дымовая труба

дымовая труба стальная (на основании котельной), Н=6 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Рама котельной (металлоконструкция с ограждениями).

Габариты котельной (ДхШхВ): 7х6х3,4 м.*

Габариты рамы котельной (ДхШхВ): 7х3х3,4 м.*

2

Тепломеханическое оборудование

2

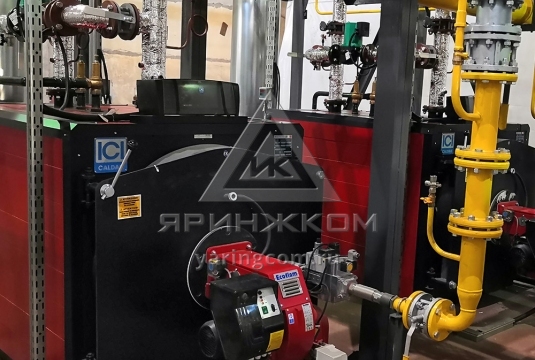

Стальной водогрейный котел «REX 75» 750 кВт,  «ICI CALDAIE», Италия

2

3

Водогрейный котел «GT 530-24» 1309 кВт, «De Dietrich» 2

4

Водоподготовительная установка

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

1

5

Насос сетевой с частотным преобразователем «ЗИМА», G= 52 м3/ч.*, H=35 м.в.ст.*, Германия/Италия (WILO/DAB)

2(1 резерв)

6

Насос сетевой с частотным преобразователем «ЛЕТО», G= 14 м3/ч.*, H=35 м.в.ст.*, Германия/Италия (WILO/DAB

2(1 резерв)

7

Насос рециркуляции котла, G= 8 м3/ч.*, H=10 м.в.ст.*, Германия/Италия (WILO/DAB)

2

8

Насос подпиточный с частотным побразователерем, G= 0,7 м3/ч.*, H=20 м.в.ст.*, Германия/Италия (WILO/DAB)

2(1 резерв)

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Горелка газовая двухступенчатая «BLU 1000.1 PAB TL», «Ecoflam», Италия 2

11

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

Электрооборудование

12

Силовой щит ВРУ (два ввода), приборы автоматики

1 компл.

Приборы КИПиА

13

Распределительный щит управления с элементами автоматики и управления

1
14

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
15

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

Узлы учета

16

Учет тепла (коммерческий)

1
17

Учет газа (поагрегатный, технический)

2
18

Учет электроэнергии

1
19

Учет исходной воды

1
20

Дымовая труба стальная (на основании котельной), Н=6 м.

2
21

Трубопроводы, теплоизоляция,  крепления

1 компл.
22

Пакет рабочей документации на котельную

1 компл.
23

Паспорт

1
