Блочно-модульная котельная установленной теплопроизводительностью 3,592 МВт

Назначение:Отопление административных и производственных зданий
Место отгрузки:г. Ярославль
Дата отгрузки:Февраль 2019

Характеристики

Количество блоков

4

Мощность

3,592 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х12х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

есть

Дымовая труба

дымовая труба ферменная труба с тремя индивидуальными газоходами (раб. поверхность  – нерж. сталь; покровный слой – нерж. сталь), Н=15 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШ): 9х12 м

4

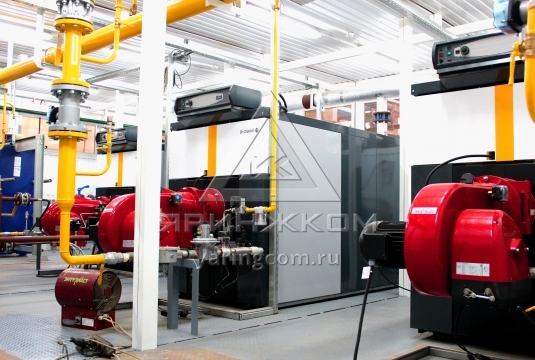

Тепломеханическое оборудование

2

Водогрейный котел «GT 530-18» 974 кВт, «De Dietrich»

1

3

Водогрейный котел «GT 530-24» 1309 кВт, «De Dietrich»

2

4

Водоподготовительная установка

1

5

Насос сетевого контура отопления, G = 124 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2(1 резерв)

6

Насос котлового контура отопления, G= 103 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2(1 резерв)

7

Теплообменник контура отопления пластинчатый «Ридан», Q=3,592 МВт

2(1 резерв)

8

Расширительный мембранный бак

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

10

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

11

Горелка комбинированная газ/диз.  «GL 7/1-D 1” исп. ZD», Weishaupt, Германия

1

12

Горелка газовая «WM-G 20/2-A 1 1/2” исп. ZM», Weishaupt, Германия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

14

Линия подачи дизельного топлива

1 компл.

15

Расходный бак дизельного топлива V=1 м3

1

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

17

Силовой щит ВРУ (два ввода АВР), приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

18

Водяной калорифер

1

19

Вентилятор вытяжной

1

Приборы КИПиА

20

Распределительный щит управления с элементами автоматики и управления

1 компл.
21

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
22

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
23

Система пожаротушения порошковая, пожарная сигнализация и пожарное оборудование

1 компл.
24

Погодное регулирование

1 компл.

Узлы учета

25

Счетчик газа с электронным корректором «Эльстер-электроника»

1
26

Поагрегатный учет расхода газа

3
27

Учет тепловой энергии на отопление

1
28

Учет электроэнергии «Меркурий RS485»

1
29

Учет исходной воды

1
30

Дымовая труба ферменного типа с 3-мя индивидуальными газоходами (раб. пов. – нерж. сталь / покровный слой – нерж .сталь), Н=15м.

В комплекте:

- конденсатоотводчики

- световое ограждение

 - молниеотвод

1
31

Трубопроводы, теплоизоляция,  крепления

1 компл.
32

Пакет рабочей документации на котельную

1 компл.
33

Паспорт

1 компл.
