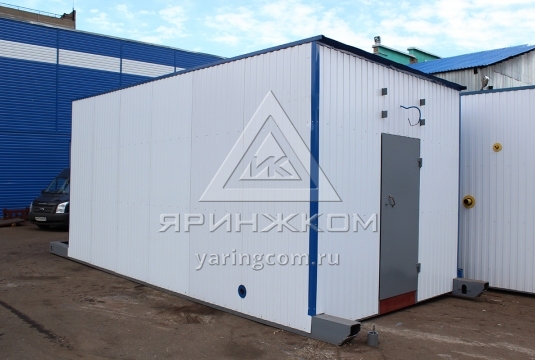

Блочно-модульная котельная установленной теплопроизводительностью 0,9 МВт

Назначение:Теплоснабжение торгового центра
Место отгрузки:Московская область
Дата отгрузки:Февраль 2019

Характеристики

Количество блоков

1

Мощность

0,9 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6,8х3,5 м

Топливо основное

природный газ

Топливо резервное

-

ГВС

есть

Дымовая труба

дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=6 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм), 10х6,8х3,5 м

1

Тепломеханическое оборудование

2

Стальной водогрейный котел Alpha M 291, теплопроизводительность 291 кВт, ALPHATHERM, Италия.

2

3

Термостатическая панель котла

2

4

Бак расширительный котла «Reflex»

2

5

Водоподготовительная установка

1

6

Насос сетевого контура G=20,1* м3/ч, H=25* м.в.ст. WILO

2(1 резерв)

7

Насос рециркуляции котла G=3,1* м3/ч, H=7* м.в.ст. WILO

2

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка двухступенчатая природный газ «Ecoflam»*/ «F.B.R.»*, Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

18

Дефлектор

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1 компл.
18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
20

Оборудование пожаротушения, пожарная сигнализация

1 компл.
21

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

22

Учет электроэнергии

1
23

Учет исходной воды

1
24

Учет тепла

1 компл.
25

Измерительно-вычислительный комплекс газа

1 компл.
26

Дымовая труба труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

1
27

Трубопроводы, теплоизоляция,  крепления

1 компл.
28

Пакет рабочей документации на котельную

1 компл.
29

Паспорт

1 компл.
