ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 6 МВт

Блочно-модульная котельная установленной теплопроизводительностью 6 МВт

Назначение:Отопление и горячее водоснабжение объекта инфраструктуры
Место отгрузки:Вологодская область
Дата отгрузки:Февраль 2019

Характеристики

Количество блоков

2

Мощность

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6,4х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

-

Дымовая труба

дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=25 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей), 10х6,4х3,2 м

1

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 300» 300 кВт,  «ICI CALDAIE», Италия

1

3

Бак расширительный котла, «REX 350» 350 кВт,  «ICI CALDAIE», Италия

1

4

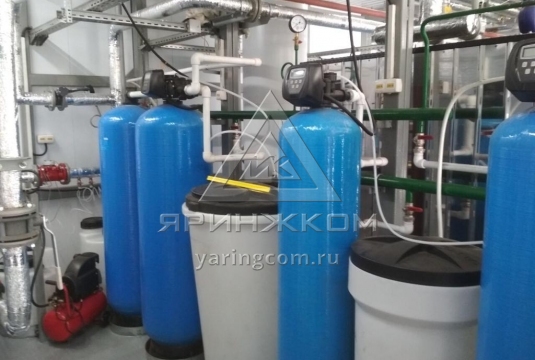

Водоподготовительная установка

1

5

Насос сетевой, Q= 224 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

1

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Комбинированная горелка газ/диз.  HR93A MG.PR.S.RU.A.1.50, CIB UNIGAS, Италия.

2

9

Комбинированная горелка газ/диз.  HR512A MG.PR.S.RU.A.1.65, CIB UNIGAS, Италия

1

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

Линия редуцирования газа

14

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной

1

18

Дефлектор

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1 компл.
18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.
19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.
20

Оборудование пожаротушения, пожарная сигнализация

1 компл.
21

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

22

Учет электроэнергии

1
23

Учет исходной воды

1
24

Счетчик жидкого топлива (технологический)

2
25

Поагрегатный (технологический) учет газа

2
26

Дымовая труба стальная (отвод дымовых газов предусмотреть в дымовую трубу, применить индивидуальный газоотводящий вертикальный канал для каждого котлоагрегата, рабочая поверхность вертикального газохода – нержавеющая сталь (S не менее 0,5 мм), теплоизоляция – минеральная/синтетическая негорючая вата S – 50 мм., наружная обечайка – нержавеющая сталь (S не менее 0,5 мм), Н = 12 м*., дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте, без светоограждения.)

1
27

Трубопроводы, теплоизоляция,  крепления

1 компл.
28

Пакет рабочей документации на котельную

1 компл.
29

Паспорт

1 компл.
